Połączenie taśmy LED w narożniku 90 stopni wygląda prosto tylko do momentu montażu. W praktyce właśnie w rogu najłatwiej uszkodzić ścieżki, osłabić klej albo zrobić połączenie, które po kilku tygodniach zacznie przerywać. Dlatego sposób wykonania narożnika ma znaczenie nie tylko dla estetyki, ale też dla trwałości całej instalacji.
Takie załamania pojawiają się przy oświetleniu podszafkowym, w zabudowach meblowych, we wnękach z płyt g-k, przy lustrach, schodach i cokołach. W każdym z tych miejsc warunki są trochę inne. Raz liczy się niski profil i brak widocznej przerwy światła, innym razem ważniejsza jest możliwość szybkiego serwisu.
Specyfika połączeń taśmy LED w narożnikach 90 stopni
Taśma LED jest elastyczna, ale tylko w jednej płaszczyźnie i w określonym zakresie. Nie jest przewidziana do ostrego łamania jak przewód. Podłoże taśmy tworzy cienki laminat z miedzianymi ścieżkami, na którym znajdują się diody, rezystory oraz pola lutownicze. Gdy trasa zmienia kierunek pod kątem prostym, pojawia się problem: sama taśma chce iść prosto.
Co innego łagodne wygięcie na dużym promieniu, a co innego ciasny róg mebla czy ściany. Przy ostrym zagięciu naprężenia skupiają się w jednym punkcie. Ścieżka może pęknąć od razu albo po czasie, gdy taśma pracuje pod wpływem temperatury. Taki defekt bywa trudny do zauważenia. Na początku świeci, potem zaczyna migać.
W instalacjach liniowych są dwie podstawowe sytuacje. Pierwsza to załamanie trasy przy zachowaniu ciągłego odcinka. Druga to przecięcie taśmy w miejscu cięcia i połączenie dwóch fragmentów mostkiem albo złączką. Druga metoda daje większą kontrolę nad narożnikiem i ogranicza ryzyko mechanicznego uszkodzenia podłoża.
Ciągłość świecenia ma duże znaczenie tam, gdzie światło jest eksponowane. W narożniku ściany, pod górnymi szafkami albo w podświetleniu półki każda ciemniejsza przerwa jest widoczna od razu. W zamkniętym profilu z mleczną osłoną można ten efekt częściowo ukryć, ale przy taśmie odkrytej nawet kilka milimetrów przerwy daje wyraźne załamanie linii światła.
Promień zgięcia powinien być możliwie duży. Im ciaśniejszy łuk, tym większe ryzyko. To prosta zasada. Jeśli narożnik ma być wykonany bez cięcia, trzeba zostawić miejsce na delikatne wywinięcie taśmy, a nie wciskać jej na siłę w ostry kąt.
Metody realizacji kąta 90 stopni w taśmach LED

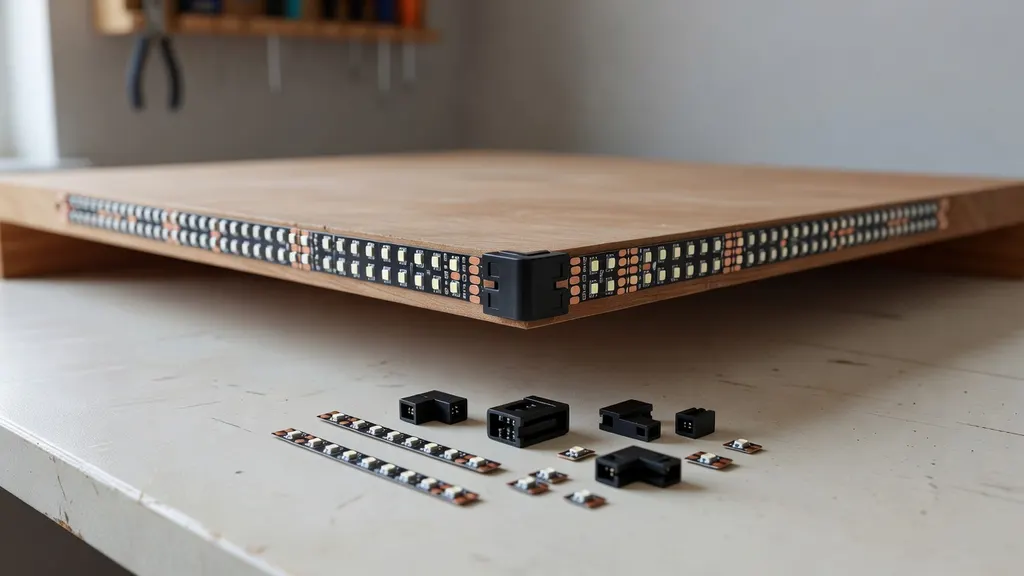

Najprostsza metoda to użycie złączki narożnej lub konektora kątowego typu L. Taki element łączy dwa odcinki bez lutowania i od razu ustawia właściwy kąt. Sprawdza się przy standardowych taśmach 8 mm i 10 mm, szczególnie w prostych instalacjach meblowych. Warunek jest jeden: złączka musi pasować do typu taśmy, liczby torów i grubości podłoża.
Drugie rozwiązanie polega na przecięciu taśmy w wyznaczonych punktach i połączeniu dwóch odcinków. Można to zrobić złączką albo krótkim przewodem. Ten wariant daje większą swobodę, bo pozwala ominąć nierówny narożnik, krawędź płyty albo element mocujący profil. W praktyce właśnie mostek z przewodu często porządkuje montaż.
Lutowanie przewodowe daje najbardziej stabilne połączenie elektryczne. Dwa krótkie odcinki przewodu, po 3-5 cm każdy, wystarczają do wykonania schludnego zakrętu bez napinania taśmy. Przy taśmach RGB i RGBW przewodów jest więcej, ale zasada pozostaje taka sama: połączyć odpowiednie pola i nie zostawić miejsca na przypadkowe zwarcie.
Delikatne formowanie taśmy bez przecinania da się zastosować tylko w wybranych układach. Chodzi głównie o większe narożniki, zaokrąglone powierzchnie albo miejsca, gdzie taśma nie musi wejść idealnie w ostry kąt. To działa, ale ma ograniczenia. Przy gęstej taśmie COB i przy profilach aluminiowych ciasny skręt najczęściej kończy się słabo.
W trudnych miejscach dobrze sprawdza się mostkowanie przewodem. Taśma kończy się przed narożnikiem, przewód przechodzi przez krawędź lub wewnątrz zabudowy, a drugi odcinek startuje już na nowej płaszczyźnie. Wtedy sam róg nie jest elementem świecącym. Czasem to najczystsze rozwiązanie.
Dostępne są też prefabrykowane narożniki do konkretnych systemów profili i oświetlenia liniowego. Takie elementy mają sens tam, gdzie liczy się powtarzalność i estetyka całej zabudowy. W domowych realizacjach częściej wygrywa zwykły odcinek przewodu, bo łatwiej dopasować go do rzeczywistej geometrii mebla lub ściany.
Złączki, konektory i elementy pośrednie stosowane w narożnikach
Złączki do taśm LED nie są uniwersalne. Inny element pasuje do taśmy jednokolorowej 2-pin, inny do RGB 4-pin, a jeszcze inny do RGBW 5-pin. Dochodzi jeszcze szerokość podłoża, najczęściej 8 mm, 10 mm lub 12 mm. Jeśli te parametry się nie zgadzają, połączenie albo nie wejdzie, albo będzie trzymało tylko pozornie.
Proste złączki służą do przedłużania odcinków w jednej linii. Elastyczne mają krótki przewód i ułatwiają przejście przez niewielką przeszkodę. Kątowe typu L są przeznaczone do ustawienia dwóch fragmentów pod kątem prostym. Każde rozwiązanie ma inny gabaryt. To ważne przy montażu w wąskim profilu lub pod płytką osłoną.
Styk wewnątrz złączki musi dociskać pole lutownicze dokładnie i równomiernie. Słaby docisk daje spadek napięcia, migotanie albo okresowe gaśnięcie fragmentu taśmy. Takie problemy często wychodzą dopiero po zamknięciu profilu. Po włączeniu wszystko świeci, a po kilku dniach jedna sekcja zaczyna przerywać przy lekkim poruszeniu.
Taśmy w osłonie silikonowej i wersje wodoodporne są trudniejsze do łączenia złączkami. Warstwa ochronna zwiększa grubość taśmy i utrudnia kontakt styków z polem. Często trzeba usunąć fragment powłoki przy końcówce, co wymaga precyzji. Niedokładne nacięcie łatwo uszkadza ścieżkę albo osłabia zabezpieczenie przed wilgocią.
Znaczenie ma też napięcie instalacji. Taśma 12 V i 24 V może wyglądać podobnie, ale ma inny układ sekcji i inne obciążenie odcinków. Sama złączka nie zmienia parametrów prądu, ale jej jakość wpływa na to, czy połączenie nie stanie się wąskim gardłem dla zasilania.
Lutowanie jako sposób wykonania trwałego połączenia pod kątem
Jeśli instalacja ma działać stabilnie przez długi czas, lutowanie w narożnikach daje najpewniejszy efekt. Połączenie wykonane poprawnie ma niski opór, dobrze znosi niewielkie drgania i nie luzuje się jak część złączek zatrzaskowych. W meblach kuchennych i w zabudowach, do których później nie ma łatwego dostępu, to ma znaczenie.
Technicznie wygląda to prosto: taśmę tnie się wyłącznie w miejscach oznaczonych przez producenta, odsłania pola lutownicze i łączy dwa odcinki krótkimi przewodami. Dla taśmy jednokolorowej wystarczą dwa przewody, dla RGB cztery, dla RGBW pięć. Trzeba zachować biegunowość i kolejność kanałów. Jeden błąd wystarczy, by kolory działały nieprawidłowo.
Połączenie nie powinno być sztywne na siłę. Krótki przewód między fragmentami taśmy daje minimalny luz, który chroni pola lutownicze przed wyrwaniem. To drobiazg, ale w praktyce robi różnicę. Sztywno ustawiona taśma w rogu lubi odchodzić od podłoża, a wtedy pracuje całe miejsce lutowania.
Lut ma też swoje ograniczenia. W bardzo ciasnym profilu albo przy cienkiej taśmie COB łatwo zrobić zbyt wysoki punkt, który potem koliduje z kloszem. Potrzebna jest czystość pracy i krótki czas grzania. Przegrzanie pola lutowniczego może odkleić je od podłoża. Tego później nie da się już naprawić estetycznie.
Na tle rozwiązań bezlutowych lutowanie wypada mniej wygodnie, ale lepiej pod względem trwałości. Szczególnie wtedy, gdy narożników jest kilka i przez każdy przechodzi ten sam tor zasilania.
Zależność sposobu łączenia od rodzaju taśmy LED
Taśmy jednokolorowe są najprostsze w narożnikach. Mają dwa pola i mało miejsca na pomyłkę. Przy takich modelach dobrze działają zarówno złączki, jak i lutowanie. Jeśli światło ma być jedynie robocze pod szafkami, bez dużych wymagań estetycznych, złączka kątowa często wystarcza.
Przy RGB sytuacja robi się bardziej czuła. Trzeba zachować wspólny plus lub minus, zależnie od konstrukcji, oraz prawidłowo połączyć kanały R, G i B. Zamiana jednego pola daje od razu błędne kolory. W praktyce to częsta pomyłka przy ręcznym łączeniu, bo ścieżki są wąskie i blisko siebie.
Taśmy RGBW mają jeszcze gęstszy układ pól, a do tego dochodzi osobny kanał światła białego. Złączka musi być dobrana nie tylko do liczby styków, ale też do rozstawu pól. Nie każda złączka 5-pin pasuje do każdej taśmy 5-pin. Różnice są małe, ale wystarczą, by styk trafił obok pola.
Warstwa silikonowa zmienia sposób pracy z taśmą. Takie wersje są grubsze, sztywniejsze i gorzej znoszą ciasne narożniki. Przy IP65 lub wyższym prostsze bywa przecięcie odcinka i wykonanie krótkiego mostka niż próba prowadzenia taśmy bez przerwy. Po usunięciu fragmentu osłony miejsce połączenia trzeba ponownie zabezpieczyć.
Gęstość diod i szerokość podłoża także wpływają na wykonanie rogu. Taśmy z diodami rozmieszczonymi gęsto, 120 LED/m, 240 LED/m czy w wersji COB, dają ładniejszą linię światła, ale są mniej tolerancyjne na zginanie. Szersze podłoże 10-12 mm wymaga większej precyzji przy układaniu i trudniej mieści się w małych narożnikach meblowych.
Dużo zależy od profilu aluminiowego. W profilach nawierzchniowych i wpuszczanych narożnik często trzeba rozwiązać już na etapie cięcia profilu, a nie dopiero podczas klejenia taśmy. Sama taśma nie skoryguje źle przygotowanej geometrii. Jeśli profil kończy się zbyt blisko rogu, braknie miejsca na estetyczne połączenie.
Parametry elektryczne i układ zasilania w dłuższych instalacjach
W krótkim odcinku pod jedną półką połączenie w narożniku jest głównie sprawą mechaniczną. W dłuższych trasach zaczyna mieć wpływ na parametry elektryczne całego układu. Każdy dodatkowy styk i każdy przewód wprowadza opór, a ten przekłada się na spadki napięcia.
Najbardziej widać to przy rozbudowanych instalacjach łączących kilka ścian, zabudowę meblową i kolejne profile. Koniec taśmy potrafi świecić słabiej lub mieć inną barwę bieli niż początek. To nie zawsze wina samej taśmy. Czasem problemem są po prostu zbyt długie trasy i zbyt wiele połączeń po drodze.
Taśm LED nie prowadzi się jak klasycznego łańcucha bez końca. W praktyce korzystniejsze jest zasilanie równoległe albo dołożenie zasilania w kilku punktach, zamiast obciążać jeden początkowy odcinek całym układem. Przy mocy 9,6 W/m, 14,4 W/m czy 19,2 W/m różnica jest wyraźna już po kilku metrach.
Obciążenie styków w narożnikach też ma znaczenie. Delikatna złączka, która działa poprawnie przy 1 m taśmy dekoracyjnej, nie zawsze nadaje się do dłuższego odcinka roboczego. Im większy prąd płynie przez połączenie, tym bardziej liczy się jakość styku i przekrój przewodu mostkującego.
Przy układach z wieloma załamaniami warto przewidzieć dodatkowe punkty zasilania. To prosty sposób na wyrównanie jasności. Krótsze tory zasilania poprawiają stabilność świecenia i zmniejszają nagrzewanie połączeń. Sama estetyka narożnika nie wystarczy, jeśli ostatni fragment świeci wyraźnie słabiej.
Najczęstsze problemy montażowe i estetyka wykonania narożników
Najczęstszy błąd to zbyt mocne zginanie taśmy. Kto raz próbował docisnąć ją paznokciem w ostry róg, ten wie, że wygląda dobrze tylko przez chwilę. Potem zaczynają się przerwy albo odkleja się sam narożnik. Taśma ma świecić, nie pracować jak zawias.
Drugi problem to cięcie poza wyznaczonym miejscem. Wystarczy przesunąć nożyczki o kilka milimetrów i znika pole potrzebne do połączenia. Czasem da się to jeszcze uratować lutowaniem do ścieżki, ale estetycznie i technicznie jest to słabe rozwiązanie.
Spory kłopot sprawia też niedokładne osadzenie taśmy w złączce. Styk musi trafić dokładnie na pole, a taśma musi wejść do oporu. Jeśli zatrzask zamknie się na silikonie, krzywo przyciętej końcówce albo fragmencie kleju, kontakt będzie niestabilny. Na stole świeci, po montażu gaśnie.
W taśmach wielokolorowych wraca temat polaryzacji i kolejności kanałów. Pomyłka daje odwrócone barwy, brak jednego koloru lub losowe zachowanie przy zmianie sceny świetlnej. Krótkie oznaczenia na taśmie bywają słabo widoczne, więc przy ciemnym podłożu łatwo przeoczyć układ pól.
Estetyka narożnika zależy także od samego klejenia. W miejscu załamania taśma ma tendencję do odstawania, szczególnie na płycie meblowej z pyłem po cięciu albo na ścianie z resztkami farby. Czyste i suche podłoże to podstawa. Bez tego nawet dobre połączenie elektryczne nie utrzyma linii w ryzach.
Widoczna przerwa świetlna w rogu nie zawsze jest błędem, ale warto ją ograniczać. Pomaga profil z osłoną rozpraszającą, gęstsza taśma, krótszy mostek przewodowy i staranne ustawienie obu odcinków względem siebie. W oświetleniu dekoracyjnym nawet 1 cm ciemnego miejsca potrafi zepsuć efekt.
Najschludniej wypada narożnik zaplanowany jeszcze przed klejeniem pierwszego odcinka. Wtedy łatwiej dobrać miejsce cięcia, długość mostka i sposób ukrycia połączenia. Improwizacja przy gotowej zabudowie często kończy się tym, że technicznie działa, ale linia światła wyraźnie się załamuje.
Dobry narożnik w taśmie LED nie polega na siłowym zgięciu materiału. Chodzi o zachowanie kontaktu elektrycznego, ochronę ścieżek i możliwie równą linię światła. Reszta to już kwestia dokładności montażu.
