Podłączenie taśmy LED do klasycznego włącznika ściennego opiera się na prostym założeniu: włącznik ma odcinać i podawać zasilanie do zasilacza, a sam zasilacz dopiero zasila taśmę napięciem 12 V albo 24 V. W praktyce to nie LED-y są elementem bezpośrednio przełączanym przez osprzęt ścienny pracujący w instalacji 230 V, tylko cały układ zasilający po stronie sieciowej. To ważne. Pomylenie tych dwóch części instalacji prowadzi do usterek albo uszkodzenia osprzętu.
Charakterystyka układu LED sterowanego włącznikiem światła
W typowym układzie domowym prąd z instalacji 230 V trafia przewodem fazowym do włącznika ściennego. Po załączeniu wraca do zasilacza LED, który zamienia napięcie sieciowe na niskie napięcie stałe. Dopiero z wyjścia zasilacza energia płynie do taśmy LED. Taka kolejność ma znaczenie techniczne i bezpieczeństwa. Włącznik powinien pracować po stronie 230 V, a nie na wyjściu 12/24 V, jeśli instalacja została zaplanowana jako klasycznie włączane oświetlenie.
W obwodzie pojawiają się trzy podstawowe przewody: fazowy, neutralny i ochronny. Faza jest przewodem przełączanym przez włącznik. Neutralny zasila zasilacz w sposób ciągły razem z fazą po załączeniu obwodu. Ochronny jest potrzebny wtedy, gdy konstrukcja zasilacza wymaga uziemienia lub obudowa ma zacisk ochronny. W wielu nowoczesnych instalacjach ten przewód jest doprowadzony nawet tam, gdzie nie był dawniej wykorzystywany. To upraszcza późniejsze przeróbki.
Różnica między zasilaniem z gniazda a sterowaniem ze ściany jest praktyczna, nie tylko formalna. Przy zasilaniu z gniazdka wystarczy podłączyć zasilacz do wtyczki i LED-y włączają się osobnym przełącznikiem na przewodzie, pilotem albo modułem sterującym. Gdy taśma ma działać jak zwykłe światło w kuchni, holu lub przy zabudowie meblowej, wygodniejszy jest klasyczny włącznik ścienny. Takie rozwiązanie lepiej wpisuje się w codzienne użytkowanie domu. Po prostu działa jak reszta oświetlenia.
Elementy instalacji i zgodność techniczna podzespołów
Taśma LED jest odbiornikiem niskonapięciowym. Najczęściej pracuje na 12 V lub 24 V i nie może być podłączona bezpośrednio do instalacji 230 V. Do takiego układu potrzebny jest zasilacz o zgodnym napięciu wyjściowym. Taśma 12 V wymaga zasilacza 12 V, a taśma 24 V zasilacza 24 V. Tego nie da się mieszać bez konsekwencji.
Moc zasilacza trzeba dobrać do łącznej mocy taśmy. Jeśli taśma pobiera 9,6 W na metr, a odcinek ma 5 m, daje to 48 W. W praktyce zasilacz nie powinien pracować stale na granicy swoich możliwości, dlatego stosuje się zapas mocy na poziomie 20-30 procent. Dla 48 W sensowny będzie zasilacz 60 W albo 75 W. Taki margines ogranicza grzanie się osprzętu i poprawia trwałość całego układu.
Znaczenie mają też przewody i sposób łączenia. Po stronie 230 V stosuje się przewody przeznaczone do instalacji sieciowej, a po stronie 12/24 V przewody dopasowane do obciążenia i długości odcinka. Przy krótkich połączeniach taśmy z zasilaczem często używa się przewodów 2 x 0,5 mm² lub 2 x 0,75 mm², ale przy większej mocy i dłuższej trasie korzystniejszy bywa większy przekrój. Cieńszy przewód oznacza większe spadki napięcia. To potem widać na końcu taśmy.
Przy prostych układach wystarczą zaciski śrubowe albo złączki do taśm LED. W bardziej rozbudowanych instalacjach dochodzą rozgałęźniki, wzmacniacze sygnału, sterowniki, profile aluminiowe i osobne zasilanie dla kilku odcinków. W zabudowie kuchennej albo przy suficie podwieszanym takie dodatki szybko przestają być detalem. Czasem od nich zależy, czy światło będzie świecić równo na całej długości.
Warianty połączeń z klasycznym osprzętem ściennym

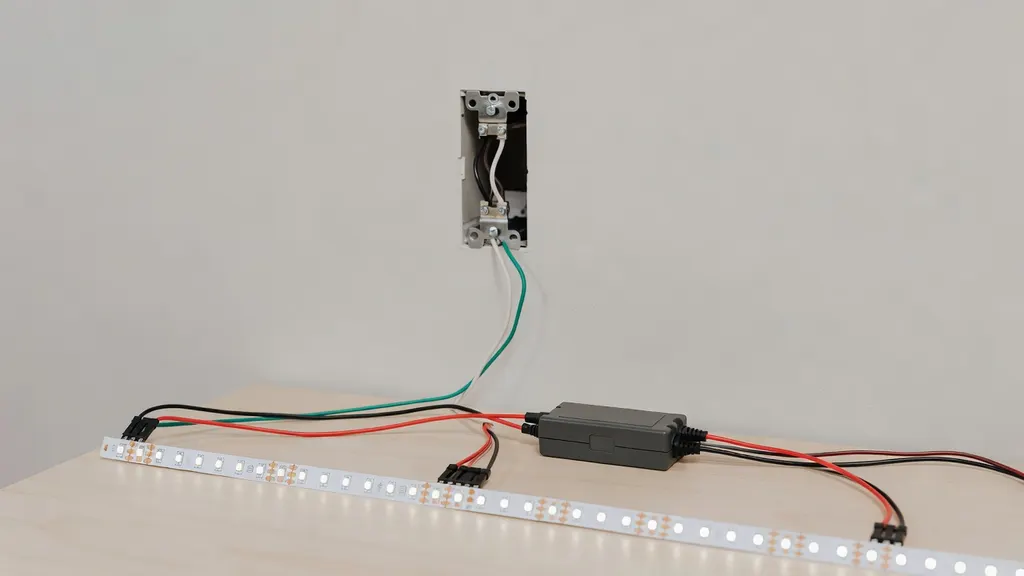

Najczęstszy układ to pojedynczy włącznik, który steruje jednym zasilaczem, a zasilacz jedną taśmą LED albo grupą taśm połączonych równolegle. Rozwiązanie jest przejrzyste i dobrze sprawdza się przy oświetleniu blatu, półek, wnęki czy cokołu meblowego. Po naciśnięciu klawisza zasilacz dostaje napięcie i taśma zapala się od razu.
Przy włączniku podwójnym można rozdzielić dwa obwody. Jedna sekcja uruchamia główne oświetlenie, druga LED-y. Można też sterować dwoma niezależnymi zasilaczami albo dwiema strefami taśmy, jeśli instalacja została rozbita na osobne odcinki. Taki podział bywa praktyczny w salonie z aneksem lub w łazience, gdzie światło dekoracyjne nie musi działać razem z głównym.
Istotna jest też decyzja, czy ścienny włącznik ma sterować samą taśmą po stronie niskonapięciowej, czy całym zasilaczem po stronie 230 V. W domowych instalacjach częściej odcina się zasilanie zasilacza. To prostsze i zgodne z układem typowego oświetlenia. Przełączanie po stronie 12/24 V stosuje się w mniej klasycznych konfiguracjach, gdy sterownik lub zasilacz powinny pozostawać stale pod napięciem.
Miejsce montażu zasilacza ma znaczenie nie tylko przy instalacji, ale też później. Zasilacz schowany głęboko za płytą g-k albo za zabudową bez klapy rewizyjnej szybko staje się problemem. W praktyce awarie częściej dotyczą osprzętu zasilającego niż samej taśmy. Gdy nie ma dostępu, drobna wymiana zamienia się w kłopotliwy demontaż.
Układ po stronie 230 V

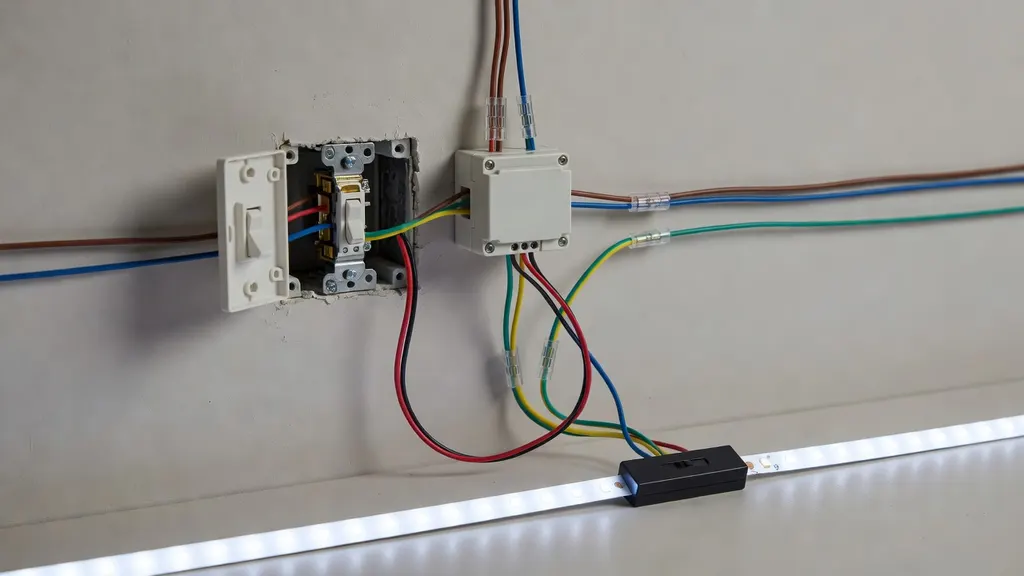

Po stronie sieciowej faza trafia do włącznika, a po załączeniu wraca przewodem do wejścia zasilacza. Neutralny jest doprowadzony bezpośrednio do zasilacza, podobnie jak przewód ochronny, jeśli jest wymagany. To klasyczny schemat znany z obwodów oświetleniowych. Różnica polega tylko na tym, że odbiornikiem końcowym nie jest żarówka 230 V, lecz zasilacz LED.
Błędne wpięcie włącznika po niewłaściwej stronie instalacji niesie kilka skutków. Gdy rozłącza nie fazę, lecz neutralny, osprzęt może pozostawać pod napięciem mimo wyłączenia. Gdy ktoś próbuje przełączać stronę 12/24 V zwykłym osprzętem ściennym bez sprawdzenia parametrów, pojawiają się spadki napięcia, niestabilna praca albo brak reakcji sterownika. To nie jest detal montażowy.
Układ po stronie 12/24 V
Wyjście zasilacza łączy się z taśmą LED zgodnie z oznaczeniami plus i minus. Przy taśmach jednokolorowych układ jest prosty, bo występują tylko dwa tory. Odwrócenie biegunowości powoduje brak świecenia, a w niektórych konfiguracjach może uszkodzić element sterujący. Dobre oznaczenie przewodów oszczędza czasu już na etapie montażu.
Długość przewodów po stronie niskonapięciowej wpływa na stabilność świecenia. Im dłuższa trasa i większa moc, tym większy spadek napięcia. Na końcu taśmy może pojawić się słabsze światło albo zmiana odcienia. To bardzo często widać przy długich odcinkach pod szafkami kuchennymi, gdy zasilacz trafia na jeden skraj zabudowy, a taśma biegnie przez kilka metrów.
Odmiany taśm LED i ich wpływ na sposób podłączenia
Taśmy jednokolorowe są najprostsze w podłączeniu. Zasilacz daje stałe napięcie, a taśma świeci jednym światłem: ciepłym, neutralnym, zimnym albo barwnym. Jeśli całość ma działać z klasycznego włącznika ściennego, taki wariant sprawia najmniej problemów i dobrze współpracuje z prostym układem elektrycznym.
Taśmy RGB i RGBW potrzebują dodatkowego sterownika. Między zasilaczem a taśmą pojawia się kontroler odpowiedzialny za zmianę kolorów, jasności i efektów świetlnych. Sam włącznik ścienny nie steruje wtedy barwą, tylko podaje zasilanie całemu zestawowi. Funkcje zmiany koloru przejmuje pilot, moduł Wi‑Fi, Bluetooth albo panel sterujący.
To zmienia sposób użytkowania. Gdy zasilanie zostanie odcięte klasycznym klawiszem, kontroler wyłącza się całkowicie. Po ponownym uruchomieniu może wrócić do ostatnich ustawień albo do trybu domyślnego, zależnie od modelu. W domowej praktyce bywa to irytujące, gdy taśma po każdym włączeniu startuje z innym kolorem niż wcześniej.
Instalacje RGB z klasycznym włącznikiem
W instalacji RGB kolejność połączeń wygląda następująco: włącznik ścienny steruje zasilaczem po stronie 230 V, zasilacz podaje napięcie do kontrolera, a kontroler dopiero rozdziela sygnały do taśmy wielokolorowej. Tego układu nie warto upraszczać na siłę, bo każdy element ma własną funkcję i odpowiada za inny etap pracy systemu.
Klasyczny włącznik ma tu ograniczoną rolę. Włącza i wyłącza zasilanie, ale nie zastępuje sterownika. Nie ustawi scen świetlnych, nie zmieni temperatury barwowej i nie ściemni światła w płynny sposób. Przy prostym oświetleniu dekoracyjnym to wystarcza, lecz przy bardziej rozbudowanym układzie lepiej traktować ścienny klawisz jako główne odcięcie zasilania, a sterowanie pozostawić kontrolerowi.
Uwarunkowania montażowe w ścianie i poza ścianą
Jeśli w pomieszczeniu jest już istniejący włącznik ścienny, instalację LED można wpiąć w ten obwód pod warunkiem zachowania właściwego podziału na stronę 230 V i 12/24 V. Najwięcej zależy od miejsca dla zasilacza. Czasem da się go schować w suficie podwieszanym, w szafce, nad górną zabudową kuchenną albo w puszce technicznej. Miejsce musi być suche i przewiewne.
Bez remontu też da się zrobić wiele. Zasilacz może być podłączony do gniazda, a przewód doprowadzony natynkowo w listwie maskującej. Włącznik ścienny nie zawsze będzie wtedy częścią układu, ale da się zastosować moduły bezprzewodowe, przełączniki na przewodzie albo sterowanie radiowe. To rozwiązania mniej zintegrowane, za to pozwalają uniknąć kucia ścian.
Przewody prowadzone po wierzchu najlepiej ukrywać w wąskich kanałach instalacyjnych albo za elementami zabudowy. Przy meblach kuchennych dobrze sprawdzają się trasy pod szafkami, za blendami i przy narożnikach. W takich miejscach przewód znika z pola widzenia, a światło pozostaje tam, gdzie ma być. W praktyce estetyka przewodów bywa równie ważna jak samo podłączenie.
Estetyka i organizacja przewodów
Maskowanie przewodów zasilających nie powinno utrudniać późniejszego dostępu. Jeśli zasilacz zostanie zamknięty w szczelnej, ciasnej przestrzeni bez rewizji, każda wymiana będzie kłopotliwa. Lepiej zostawić dojście przez dno szafki, zdejmowaną maskownicę albo klapę serwisową. To drobiazg, który później bardzo się opłaca.
Wentylacja osprzętu ma znaczenie dla trwałości. Zasilacz pracujący pod obciążeniem wydziela ciepło, a taśma LED zamontowana bez profilu aluminiowego też nagrzewa podłoże. W zabudowie meblowej ciepło nie ma gdzie uciec tak łatwo jak na otwartej ścianie. Przy dłuższym świeceniu różnica jest wyraźna.
Błędy instalacyjne i zagrożenia eksploatacyjne
Najpoważniejsze ryzyko to pomylenie strony 230 V ze stroną 12/24 V. Taśma LED nie jest przystosowana do napięcia sieciowego i bezpośrednie podanie 230 V kończy się jej zniszczeniem. To samo dotyczy sterowników niskonapięciowych. Jeden błąd przy zaciskach wystarcza.
Częstym problemem jest też zła polaryzacja po stronie niskonapięciowej. Przy prostych taśmach jednokolorowych skutkiem bywa brak działania, ale w układach z kontrolerem i dodatkowymi modułami błędy połączeń mogą być trudniejsze do wykrycia. Gdy przewody nie są oznaczone, pomyłki zdarzają się szczególnie przy kilku równoległych odcinkach.
Zbyt słaby zasilacz objawia się migotaniem, wyłączaniem układu, nagrzewaniem obudowy albo krótszą żywotnością. Jeśli taśma ma 72 W, a zasilacz 60 W, przeciążenie nie jest teorią. Takie zestawy potrafią działać chwilę po montażu, a potem zaczynają sprawiać kłopoty. W domu widać to szybko wieczorem, gdy światło pracuje dłużej niż kilka minut.
Znaczenie ma jakość styków. Słabo dociśnięte złączki, luźne zaciski albo cienkie przewody powodują spadki napięcia i niestabilną pracę. Długi odcinek taśmy zasilany z jednego końca często świeci mocniej na początku i słabiej na końcu. To częsta obserwacja przy instalacjach montowanych bez przeliczenia mocy i trasy przewodów.
W miejscach narażonych na wilgoć trzeba uwzględnić stopień ochrony taśmy, osprzętu i miejsca połączeń. Sama wodoodporna taśma nie rozwiązuje wszystkiego, jeśli zasilacz albo złączki są zamontowane w wilgotnej strefie bez osłony. Osobny temat stanowi odprowadzanie ciepła. Taśma przyklejona bezpośrednio do płyty meblowej lub tworzywa nagrzewa się mocniej niż w profilu aluminiowym. To skraca trwałość diod i kleju.
Praktyczne sytuacje graniczne i alternatywne rozwiązania sterowania
Podłączenie LED-ów do gniazdka jest innym rozwiązaniem niż sterowanie ze ściany. Sprawdza się tam, gdzie taśma pełni funkcję dodatkową: za telewizorem, w witrynie, przy łóżku, wewnątrz regału. Wtedy instalacja jest prostsza, ale nie współpracuje z klasycznym obwodem oświetleniowym. To dwie różne logiki użytkowania.
Dostępne są też połączenia bez lutowania. Złączki i szybkozłączki skracają montaż, szczególnie przy krótkich odcinkach i prostych zakrętach. Trzeba jednak pamiętać, że każda dodatkowa złączka jest kolejnym punktem styku. Przy większym obciążeniu i dłuższych taśmach lutowane połączenia bywają stabilniejsze. Różnica wychodzi po czasie.
Sama obecność włącznika nie zawsze wystarcza. Gdy potrzebne jest ściemnianie, zmiana barwy, synchronizacja kilku stref albo automatyka czasowa, konieczny staje się sterownik. Czasem dochodzi też czujnik ruchu albo moduł dopuszkowy. Wtedy klasyczny klawisz nadal może działać, ale nie jest jedynym elementem sterującym.
Modernizacja istniejącej instalacji świetlnej pod taśmę LED bywa prosta, jeśli jest miejsce na zasilacz i dostęp do przewodów obwodu oświetleniowego. Gorzej, gdy stara puszka jest płytka, przewodów jest mało, a cała zabudowa została już zamknięta. W takich sytuacjach domowe przeróbki szybko dochodzą do granicy sensu.
Jeśli układ wymaga ingerencji w instalację 230 V, przenoszenia punktu zasilania, rozbudowy puszek albo łączenia kilku obwodów, potrzebna jest pomoc elektryka. Dotyczy to też przypadków, gdy nie da się jednoznacznie rozpoznać przewodów albo ocenić obciążenia obwodu. Przy LED-ach wiele rzeczy wygląda prosto, ale strona sieciowa nadal pozostaje pełnoprawną instalacją elektryczną. I to ona wymaga największej ostrożności.
