Świetlówka LED wygląda podobnie do klasycznej rury fluorescencyjnej, ale pracuje w innym układzie zasilania. To właśnie ten szczegół decyduje o sposobie podłączenia. Sama wymiana „sztuka za sztukę” nie zawsze wystarcza, bo w starszej oprawie pozostają elementy potrzebne dawnej świetlówce, a zbędne albo wręcz niewłaściwe dla lampy LED.
Najwięcej nieporozumień bierze się z założenia, że każda świetlówka liniowa działa tak samo. Nie działa. Część zamienników LED jest przystosowana do zasilania bezpośrednio z sieci 230 V, część współpracuje z wybranym osprzętem, a jeszcze inne wymagają konkretnego układu oprawek. To trzeba sprawdzić przed podłączeniem, nie po montażu.
Charakterystyka świetlówek LED i specyfika ich zasilania
Tradycyjna świetlówka fluorescencyjna potrzebuje osprzętu rozruchowego i ograniczenia prądu. W starszych oprawach odpowiada za to statecznik i starter, w nowszych statecznik elektroniczny. Świetlówka LED ma własny układ zasilający wbudowany w rurę, dlatego jej wymagania są inne. Najczęściej stosowany wariant to zasilanie bezpośrednio napięciem 230 V.
Na obudowie lampy albo na jej końcówkach znajdują się oznaczenia L i N. L oznacza przewód fazowy, N przewód neutralny. Nie w każdej świetlówce LED mają one trafić na przeciwległe końce. Czasem oba przewody podłącza się po jednej stronie rury. To podstawowa różnica, która decyduje o całym układzie oprawy.
Znaczenie ma też zgodność lampy z typem oprawy. W praktyce najczęściej spotyka się rury T8 z trzonkiem G13, montowane w oprawach liniowych 60, 120 lub 150 cm. Sam rozmiar mechaniczny nie rozwiązuje sprawy. Dwie świetlówki T8 mogą mieć ten sam trzonek, a wymagać innego sposobu podania zasilania. Na tym etapie łatwo o prosty błąd.
W domowych garażach i piwnicach często zostają oprawy sprzed wielu lat. Z zewnątrz wyglądają dobrze, ale w środku mają stary układ połączeń. To widać dopiero po zdjęciu osłony.

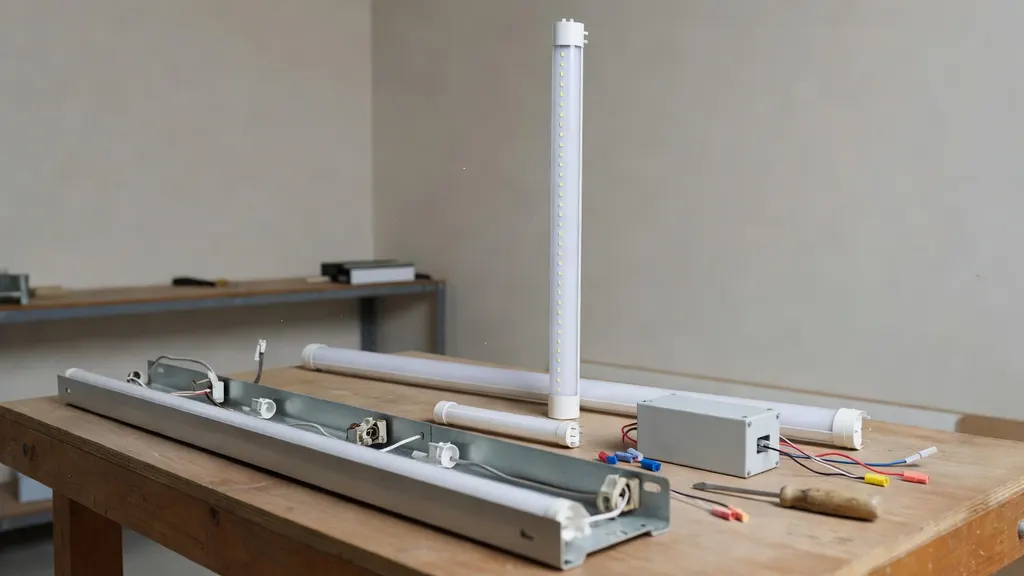

Warianty podłączenia zależne od konstrukcji świetlówki LED
Świetlówki LED dzieli się przede wszystkim na jednostronnie i dwustronnie zasilane. Ten podział nie jest detalem technicznym, tylko informacją niezbędną do podłączenia. Jeśli typ zostanie źle rozpoznany, lampa nie ruszy albo układ będzie podłączony niezgodnie z przeznaczeniem.
Oznaczenia producenta znajdują się na opakowaniu, na rurze, czasem także w instrukcji dołączonej do lampy. Warto patrzeć na schemat nadrukowany przy pinach. Krótki rysunek mówi więcej niż opis handlowy.
Zasilanie jednostronne
W świetlówce jednostronnej oba przewody, fazowy i neutralny, doprowadza się do jednego końca lampy. Po drugiej stronie piny pełnią wyłącznie funkcję mocującą i nie służą do zasilania. Oznacza to, że oprawka po stronie zasilającej musi być podłączona zgodnie z oznaczeniami, a sama lampa ustawiona we właściwą stronę.
To ważne w oprawach, gdzie rurę można obrócić i włożyć bez większego oporu. Jeśli koniec zasilający trafi nie tam, gdzie trzeba, światło się nie włączy. Czasem wygląda to tak, jakby lampa była uszkodzona, choć problem dotyczy wyłącznie kierunku montażu.
W praktyce ten wariant wymaga większej uwagi przy pierwszej modernizacji starej oprawy. Samo doprowadzenie przewodów do właściwych pinów nie jest skomplikowane, ale pomyłka bywa banalna. Jedna strzałka na obudowie ma tu znaczenie.
Zasilanie dwustronne
W świetlówce dwustronnej przewód fazowy doprowadza się do jednego końca, a neutralny do drugiego. Taki układ jest bliższy części klasycznych opraw liniowych i dla wielu instalacji okazuje się prostszy przy przeróbce. Każda z dwóch oprawek ma przypisaną swoją funkcję.
Nie wystarczy jednak założyć, że każda oprawa po usunięciu starego osprzętu będzie od razu gotowa. Trzeba upewnić się, który przewód trafia na który koniec lampy i czy zachowana jest ciągłość obwodu po przebudowie. Przy dwóch świetlówkach łatwo pomylić mostki między oprawkami. To częsty problem.

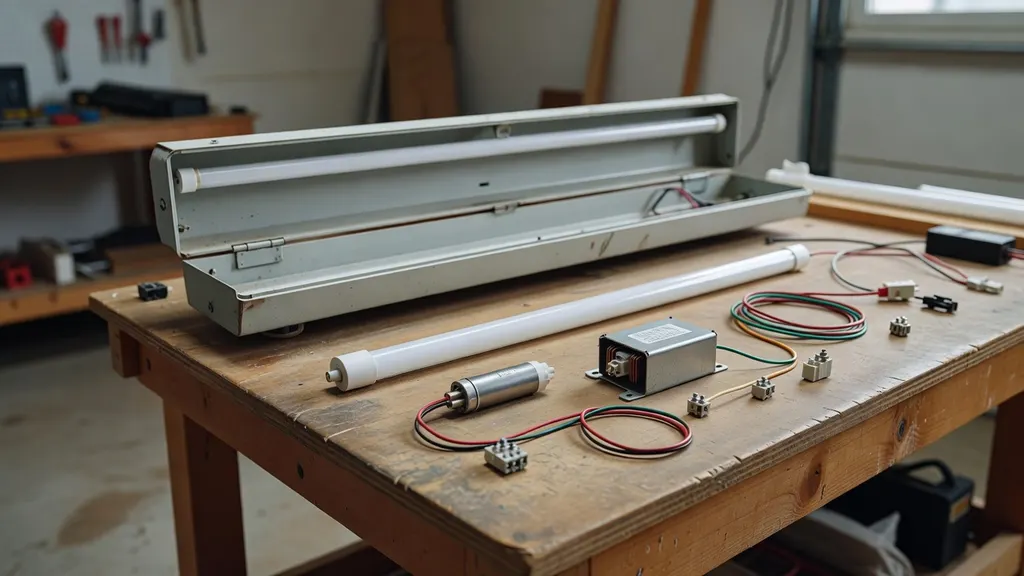

Elementy starej oprawy świetlówkowej a modernizacja do LED
Stare oprawy zawierają statecznik elektromagnetyczny albo elektroniczny. W oprawach z osprzętem elektromagnetycznym znajduje się też starter. W układach LED wiele z tych elementów nie jest potrzebnych, a część powinna zostać całkowicie pominięta. Wszystko zależy od tego, do jakiego sposobu pracy przystosowano konkretną świetlówkę.
Jeżeli lampa LED wymaga zasilania bezpośredniego 230 V, prąd powinien trafić do niej bez przechodzenia przez niewłaściwy osprzęt pośredni. Pozostawienie starego toru zasilania potrafi powodować brak świecenia, migotanie albo nagrzewanie się elementów oprawy. To nie poprawia bezpieczeństwa ani trwałości.
Przy okazji warto sprawdzić stan gniazd G13, zacisków i izolacji przewodów. W wielu oprawach największym problemem nie jest sama świetlówka, tylko sparciałe przewody albo luźne styki. Po latach w wilgotnej piwnicy lub warsztacie takie drobiazgi szybko wychodzą na jaw.
Statecznik i reaktancja w układzie po modernizacji
W klasycznym układzie statecznik ogranicza prąd potrzebny do pracy świetlówki fluorescencyjnej. Lampa LED ma inny układ elektryczny, więc taki element bywa zbędny. Przy oprawie z dławikiem ferromagnetycznym modernizacja jest przeważnie prostsza, bo układ jest czytelny i łatwiej go przebudować do bezpośredniego zasilania oprawek.
Więcej ograniczeń pojawia się przy stateczniku elektronicznym. Nie każda świetlówka LED może z nim współpracować, a wiele modeli wymaga całkowitego ominięcia tego modułu. Zostawienie niewłaściwego statecznika w obwodzie kończy się tym, że lampa nie startuje albo działa niestabilnie. Czasem świeci kilka sekund i gaśnie.
Starter LED i warianty jego zastosowania
W części opraw z dawnym starterem stosuje się zamiennik startera LED. Nie pełni on tej samej funkcji co tradycyjny element rozruchowy, tylko zamyka odpowiedni tor połączeń zgodnie z wymaganiami danej lampy. Rozwiązanie działa wyłącznie wtedy, gdy przewidział je producent świetlówki i konstrukcja oprawy faktycznie na to pozwala.
Nie każda lampa LED potrzebuje taki element. Nie każda też powinna go mieć. Jeżeli instrukcja wymaga całkowitego usunięcia starego osprzętu i podania 230 V bezpośrednio na oprawki, wkładanie startera LED nie ma sensu.
Układ połączeń w oprawie dla jednej i dwóch świetlówek
Sposób rozprowadzenia przewodów zależy od liczby lamp i od tego, czy świetlówki są zasilane jednostronnie czy dwustronnie. Po usunięciu starego osprzętu najważniejsze staje się zachowanie prostego, czytelnego toru zasilania. Faza i neutralny mają trafić dokładnie tam, gdzie przewidziano to dla danego modelu.
Jedna świetlówka LED w oprawie
Przy pojedynczej lampie układ jest najprostszy. Dla świetlówki jednostronnej oba przewody prowadzi się do jednej oprawki po stronie zasilającej, zgodnie z oznaczeniami pinów. Dla świetlówki dwustronnej faza trafia do jednej oprawki, a neutralny do drugiej. Pozostałe połączenia z dawnego osprzętu trzeba usunąć albo pominąć tak, by nie tworzyły martwych odcinków i niepotrzebnych obejść.
To wariant z najmniejszą liczbą punktów połączeń, więc łatwo wychwycić pomyłkę. Jeśli po przebudowie w oprawie nadal zostają przewody prowadzące przez dławik lub statecznik, układ warto prześledzić jeszcze raz. Prosto znaczy lepiej.
Dwie świetlówki LED w jednej oprawie
Przy dwóch rurach zasilanie rozdziela się na oba źródła światła, zachowując ten sam sposób podłączenia dla każdej z nich. Jeśli świetlówki są dwustronne, każda musi dostać własny tor fazy i neutralnego do odpowiednich końców. Jeśli są jednostronne, obie strony zasilające muszą być ustawione prawidłowo i podłączone identycznie.
Mieszanie różnych typów świetlówek w jednej oprawie to zły kierunek. Jedna jednostronna i jedna dwustronna w tej samej obudowie prowadzą do bałaganu w połączeniach i utrudniają późniejszy serwis. W praktyce taka oszczędność szybko wraca jako problem.
Bezpieczeństwo prac przy podłączaniu świetlówki LED
Przed rozpoczęciem jakichkolwiek prac trzeba odłączyć zasilanie i sprawdzić brak napięcia. Sam wyłącznik ścienny nie daje pewności, że w oprawie nie ma fazy. W instalacjach po przeróbkach zdarzają się niespodzianki, szczególnie w budynkach gospodarczych i pomieszczeniach technicznych.
Demontaż starej świetlówki i osprzętu powinien odbywać się ostrożnie, bez szarpania przewodów i bez pozostawiania luźnych końcówek. Po przebudowie wszystkie połączenia muszą być stabilne, a oprawa zamknięta tak, by żaden czynny element nie był dostępny przypadkowo. Zwarcie w metalowej oprawie robi się bardzo szybko.
Gdy zakres prac obejmuje zmianę przewodów, naprawę uszkodzonych oprawek, ingerencję w instalację ścienną albo identyfikację niejasnych połączeń, to przestaje być prosta wymiana źródła światła. Wtedy potrzebny jest elektryk z uprawnieniami. Lepiej zatrzymać się wcześniej niż poprawiać oprawę po zwarciu.
Typowe trudności i błędy pojawiające się przy podłączeniu
Najczęściej problem zaczyna się od złego rozpoznania typu świetlówki. Lampa jednostronna traktowana jak dwustronna nie zadziała poprawnie, tak samo jak model wymagający bezpośredniego 230 V pozostawiony za statecznikiem. Drugi częsty błąd to podłączenie przewodów do niewłaściwego końca rury albo pozostawienie starego startera tam, gdzie nie powinno go być.
Po montażu mogą pojawić się brak świecenia, nieregularna praca lub migotanie. Sama wymiana świetlówki na inną nie zawsze rozwiązuje sprawę, bo przyczyna tkwi w oprawie. W garażach bardzo często wychodzi też słaby styk w oprawce, który wcześniej maskowała stara świetlówka działająca jeszcze „od czasu do czasu”.
Objawy błędnego podłączenia
Najprostszy objaw to całkowity brak reakcji po włączeniu zasilania. Pojawia się też świecenie tylko jednej części układu, krótkie błyski przy starcie albo niestabilne uruchamianie. Jeśli po przeróbce nagrzewa się statecznik, przewody lub obudowa w miejscu starego osprzętu, układ został wykonany niewłaściwie albo pozostawiono zbędny element w torze zasilania.
Takich sygnałów nie warto lekceważyć. Lampa LED powinna pracować od razu i stabilnie.
Najczęstsze źródła pomyłek
Dużo błędów bierze się z korzystania ze schematu, który pasuje do innego modelu lampy niż ten zamontowany w oprawie. Podobny kłopot powoduje pominięcie oznaczeń nadrukowanych na samej świetlówce. Dwie rury wyglądają niemal identycznie, a ich układ zasilania jest inny. To zdarza się częściej, niż wynikałoby z opisu na pudełku.
Problemem bywa też przekonanie, że każda oprawa liniowa ma identyczne połączenia wewnętrzne. Nie ma. Inaczej wygląda oprawa z jednym dławikiem, inaczej z elektronicznym statecznikiem, a jeszcze inaczej model z dwiema świetlówkami i wspólnym torem części połączeń.
Efekty wymiany tradycyjnej świetlówki na LED w praktyce
Po prawidłowej modernizacji oprawa pracuje w prostszym układzie. Mniej elementów pośrednich oznacza mniej miejsc, w których coś może przerywać lub powodować spadki niezawodności. W codziennym użytkowaniu najłatwiej zauważyć szybki start światła, stabilną pracę i brak typowego zachowania starej świetlówki, która potrzebowała chwili na rozruch.
Znaczenie ma także poprawne osadzenie rury w oprawkach. Po przebudowie świetlówka powinna być zamocowana pewnie, bez luzu i bez przekrzywienia. W pomieszczeniach gospodarczych widać to od razu: jeśli lampa lekko drży w gnieździe, po jakimś czasie wracają problemy ze stykiem.
Pod względem eksploatacji wymiana ma sens zarówno w starszych, jak i nowszych oprawach, ale tylko wtedy, gdy całość zostanie dopasowana do konkretnego modelu świetlówki LED. Sama rura nie załatwia sprawy. Dopiero zgodność lampy, oprawy i układu połączeń daje trwały efekt bez migotania i bez ciągłego poprawiania instalacji.
