Podłączenie taśmy LED nie jest skomplikowane, ale wymaga trzymania się kilku zasad. Najwięcej problemów bierze się z pomieszania napięć, zbyt długich odcinków i połączeń robionych bez sprawdzenia polaryzacji. Sama taśma świeci dopiero wtedy, gdy cały układ jest spójny: zasilacz ma właściwe napięcie, przewody mają sensowny przekrój, a sterowanie jest wpięte we właściwym miejscu.
W praktyce domowej najczęściej montuje się taśmy 12 V i 24 V pod szafkami kuchennymi, w suficie podwieszanym, przy schodach albo w zabudowie meblowej. To działa dobrze, ale tylko wtedy, gdy instalacja nie jest traktowana jak zwykły przewód lampowy podłączany bezpośrednio do 230 V. Tu różnica jest podstawowa. I od niej trzeba zacząć.

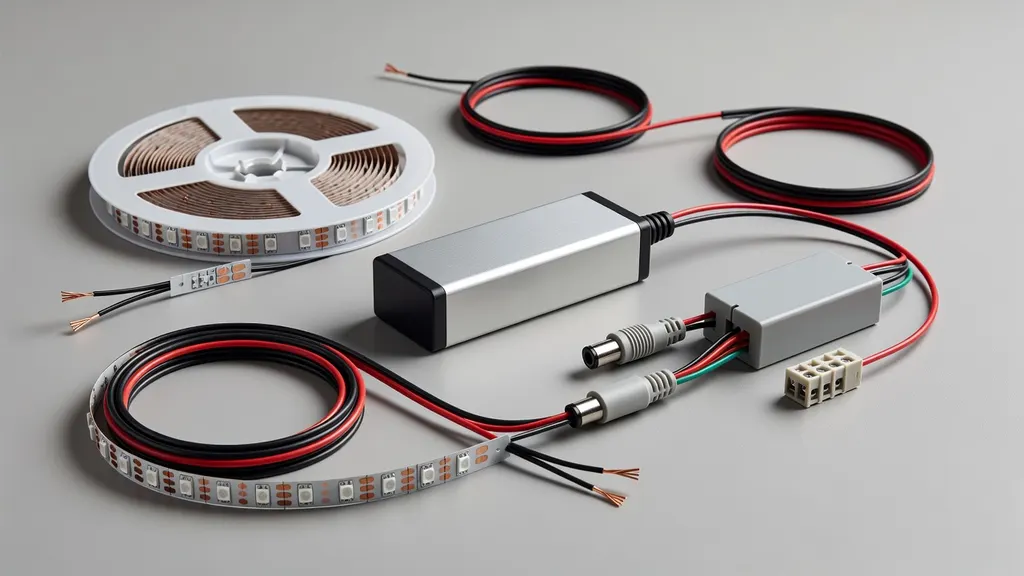

Elementy układu zasilania taśmy LED
Taśma LED jest odbiornikiem niskonapięciowym. Oznacza to, że nie podłącza się jej bezpośrednio do sieci 230 V, tylko do zasilacza, który obniża napięcie do wartości roboczej taśmy, najczęściej 12 V albo 24 V. Zasilacz jest więc elementem obowiązkowym, chyba że używany jest gotowy zestaw z fabrycznie dopasowanym źródłem zasilania.
Poza taśmą i zasilaczem w układzie pojawiają się też przewody, złączki i czasem sterownik. Przewody doprowadzają zasilanie, złączki ułatwiają szybkie połączenie bez lutowania, a sterownik odpowiada za zmianę jasności, barwy albo trybu świecenia. W instalacji jednobarwnej sterownik nie zawsze jest potrzebny. W RGB lub RGBW jest już kluczowy.
Najważniejsza zasada jest prosta: parametry wszystkich elementów muszą do siebie pasować. Taśma 12 V wymaga zasilacza 12 V. Taśma 24 V wymaga zasilacza 24 V. Nie ma tu miejsca na zamienność. Złe napięcie kończy się albo brakiem działania, albo uszkodzeniem taśmy.
Podstawowy układ połączeń wygląda tak: zasilanie 230 V trafia do zasilacza, zasilacz podaje 12 V lub 24 V na taśmę, a jeśli jest sterowanie, to między zasilaczem a taśmą montuje się sterownik. To prosty układ. Gdy jest dobrze rozplanowany, działa bez niespodzianek.
Zależność między napięciem, mocą i długością odcinka
Dobór napięcia zaczyna się od oznaczenia na taśmie lub opakowaniu. Jeśli producent podaje 12 V DC, taki sam parametr musi mieć zasilacz. To samo dotyczy taśmy 24 V DC. Przy instalacjach dłuższych 24 V wypada korzystniej, bo spadki napięcia są mniejsze, a świecenie bardziej równe na większym odcinku.
Druga sprawa to moc. Taśma ma określone zużycie energii na 1 metr, choćby 4,8 W, 9,6 W albo 14,4 W. Jeśli odcinek ma 5 m i pobiera 9,6 W na metr, potrzeba 48 W. Zasilacz nie powinien pracować na granicy swoich możliwości, dlatego dobrze zostawić zapas rzędu 20-30%. Dla takiej taśmy sensowny będzie zasilacz 60 W lub 75 W. To ogranicza nagrzewanie i poprawia stabilność pracy.
Długość odcinka ma realny wpływ na świecenie. Im dłuższa taśma zasilana z jednej strony, tym większe ryzyko, że końcówka będzie świecić słabiej albo zmieni lekko odcień. Widać to szczególnie przy mocniejszych taśmach i przy ciepłej bieli montowanej w kuchni. Początek świeci mocniej, a koniec wygląda już inaczej. Tak się zdarza.
Granica 5 m nie wzięła się z przypadku. Dla wielu taśm to praktyczny maksymalny odcinek zasilany liniowo z jednego punktu. Po przekroczeniu tej długości lepiej stosować osobne odcinki podłączone równolegle albo doprowadzić zasilanie z dwóch stron. W bardziej rozbudowanych układach stosuje się zasilanie środkowe, gdy przewód dochodzi do taśmy mniej więcej w połowie jej długości. Dzięki temu prąd ma krótszą drogę, a różnice jasności maleją.

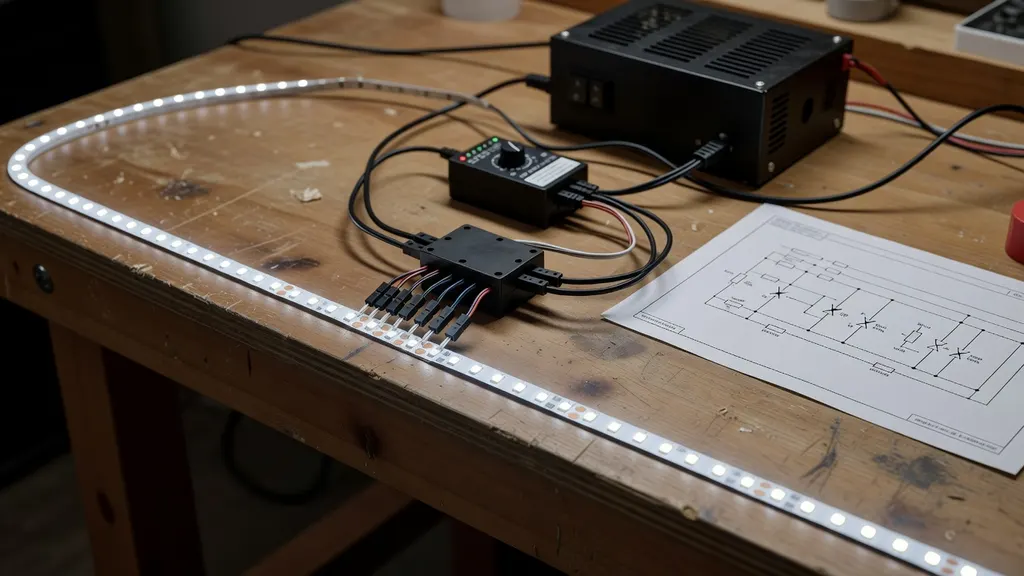

Schematy połączeń w typowych konfiguracjach
Najprostszy układ obejmuje jedną taśmę i jeden zasilacz. Po stronie wejściowej zasilacz dostaje 230 V, po stronie wyjściowej oddaje 12 V lub 24 V na zaciski taśmy. Jeśli odcinek jest krótki, a moc niewielka, to wystarcza do oświetlenia półki, wnęki czy spodu szafek.
Przy dwóch taśmach zasilanych z jednego zasilacza nie powinno się robić długiego łańcucha przez połączenie końca jednej taśmy z początkiem drugiej. Lepiej rozprowadzić zasilanie równolegle, czyli doprowadzić przewody osobno do obu odcinków. Taki układ pracuje stabilniej i daje bardziej równe światło. To jedna z rzeczy, które widać dopiero po montażu. Taśma dołożona „na koniec” często świeci już gorzej.
W zestawie ze sterowaniem kolejność elementów ma znaczenie. Zasilacz podaje napięcie do sterownika, a dopiero sterownik przekazuje je do taśmy. Podłączenie odwrotne nie zadziała poprawnie. Przy prostym ściemnianiu jednobarwnym używa się ściemniacza LED między zasilaczem a taśmą. Przy RGB dochodzą kanały sterujące kolorem.
Konfiguracja jednobarwna
Układ jednobarwny jest najłatwiejszy: zasilacz i taśma połączone przewodem dwużyłowym. Na taśmie oznaczone są bieguny plus i minus i tych oznaczeń trzeba się trzymać. Odwrócenie polaryzacji sprawia, że taśma nie świeci. W wielu przypadkach nic się nie uszkadza, ale instalacja po prostu nie ruszy.
Przy krótkich odcinkach podłączenie można wykonać bezpośrednio do pól lutowniczych albo złączką zatrzaskową. Jeśli taśma trafia do profilu aluminiowego, przewód warto wyprowadzić od razu tak, by nie zginał się tuż przy początku odcinka. To drobiazg, ale później nie ma problemu z dociskaniem taśmy i klosza.
Konfiguracja RGB i wielokanałowa
W taśmie RGB układ wygląda inaczej: zasilacz, sterownik, taśma. Taśma ma wspólny przewód zasilający oraz osobne kanały kolorów, oznaczone najczęściej jako R, G, B i plus albo minus wspólny, zależnie od konstrukcji. Oznaczenia na taśmie i sterowniku muszą się zgadzać punkt w punkt.
Jeśli przewody kanałowe zostaną zamienione, kolory będą świeciły nie tak, jak powinny. Pilot ustawi czerwony, a taśma pokaże zielony albo niebieski. To częsty błąd po szybkim montażu. Sam sterownik może być obsługiwany pilotem radiowym, podczerwienią albo aplikacją, ale zasada połączeń pozostaje ta sama: wejście z zasilacza, wyjście na taśmę.
Integracja taśmy LED z osprzętem sterującym
Włącznik może działać na dwa sposoby. Albo odcina zasilanie 230 V przed zasilaczem, albo steruje stroną niskonapięciową za zasilaczem. Klasyczny ścienny włącznik najczęściej montuje się po stronie 230 V, czyli uruchamia sam zasilacz. To wygodne i czytelne, ale po wyłączeniu odcina również sterownik i pamięć ustawień, jeśli urządzenie ich nie podtrzymuje.
Sterowanie po stronie 12 V lub 24 V stosuje się wtedy, gdy taśma ma ściemnianie, zmianę barwy albo kilka obwodów. W takim układzie zasilacz pozostaje pod napięciem, a pracą taśmy zarządza sterownik lub włącznik niskonapięciowy. Daje to większą kontrolę nad światłem, lecz wymaga dobrania kompatybilnych elementów.
Przy włączniku podwójnym da się rozdzielić dwa obwody, choćby oświetlenie główne i podświetlenie LED. Jeśli z jednego miejsca mają być obsługiwane dwa niezależne odcinki taśmy, instalacja musi być rozdzielona już na etapie zasilania lub sterowania. Sam podwójny klawisz nie załatwia wszystkiego.
Ściemniacz musi być przeznaczony do LED niskonapięciowych. To ważne. Klasyczny ściemniacz do żarówek sieciowych nie współpracuje bezpośrednio z taśmą 12 V lub 24 V. W układach RGB i RGBW rolę sterowania przejmują kontrolery, które regulują jasność, kolor i tryb świecenia. W zabudowach meblowych często montuje się też czujniki dotykowe lub zbliżeniowe, bo nie wymagają klasycznego klawisza na ścianie.
Techniki łączenia, cięcia i wyprowadzania przewodów
Taśm LED nie tnie się w dowolnym miejscu. Producent wyznacza punkty cięcia, oznaczone linią i symbolem nożyczek. Dla taśm 12 V odcinki cięcia są krótsze, dla 24 V dłuższe, bo wynika to z budowy sekcji diod. Cięcie poza wyznaczonym miejscem niszczy fragment ścieżek i taki odcinek może nie działać prawidłowo.
Po przecięciu taśmę można połączyć na dwa sposoby: lutowaniem albo złączką. Lutowanie daje pewniejszy styk, mniejszy opór i lepiej znosi upływ czasu, szczególnie tam, gdzie jest wyższa temperatura. Złączki są szybsze i wygodne przy prostych pracach, ale wymagają dokładnego osadzenia pól stykowych. Jeśli taśma jest zalana silikonem, końcówkę trzeba wcześniej oczyścić.
W prostych instalacjach bez lutowania dobrze sprawdzają się gotowe złączki proste, kątowe i przewodowe. Trzeba jednak pilnować zgodności szerokości taśmy, liczby pinów i rodzaju osłony. Złączka do taśmy 8 mm nie będzie dobrze trzymać taśmy 10 mm. Niby drobiazg, a potem pojawia się miganie po kilku dniach.
Przy przedłużaniu przewodów lepiej unikać bardzo cienkich żył na dłuższych trasach. Im większy pobór mocy i długość przewodu, tym bardziej rośnie spadek napięcia. W oświetleniu meblowym kilka krótkich odcinków daje się zasilić cienkim przewodem, ale przy 5 m mocniejszej taśmy warto podejść do przekroju rozsądnie. Inaczej straty pojawią się nie na taśmie, tylko już na kablu.
Spotyka się też taśmy sprzedawane z fabrycznie dolutowanym przewodem. To wygodne przy małych realizacjach, bo odpada pierwsze łączenie. Zakończenie przewodów może być luźne, cynowane albo wyposażone we wtyk dopasowany do zasilacza czy sterownika. Trzeba tylko sprawdzić, czy taki gotowy przewód ma wystarczającą długość i czy nie będzie potem sztukowany w mało dostępnym miejscu.
Uwarunkowania montażowe wpływające na poprawność działania
Taśma LED lubi stabilne podłoże i odprowadzanie ciepła. Klejenie jej bezpośrednio do płyty meblowej, tynku albo laminatu jest możliwe, ale przy mocniejszych modelach lepsze warunki daje profil aluminiowy. Profil usztywnia montaż, pomaga chłodzić diody i poprawia trwałość taśmy. Przy dłuższej pracy różnica jest wyraźna.
Znaczenie ma też sama powierzchnia. Kurz, tłuszcz i wilgoć osłabiają klej. W kuchni taśma przyklejona pod szafką bez odtłuszczenia potrafi zacząć odchodzić już po kilku tygodniach, szczególnie nad płytą grzewczą. Potem winę zrzuca się na taśmę, a problem leży w podłożu.
Przed montażem docelowym dobrze jest sprawdzić cały układ na sucho: zasilacz, sterownik, odcinki taśmy i kierunki połączeń. Taki test zajmuje chwilę, a oszczędza demontażu profilu lub maskownicy. Dotyczy to szczególnie sufitów podwieszanych i wnęk, gdzie późniejszy dostęp jest słaby.
Zasilacz powinien mieć miejsce z dostępem powietrza i możliwością serwisu. Nie warto zamykać go szczelnie w małej puszce lub zabudowie bez rewizji. Jeśli po kilku latach trzeba go wymienić, dojście musi być możliwe bez rozbierania połowy mebli albo sufitu. To jedna z tych rzeczy, które wychodzą dopiero po czasie.
Wizualnie liczy się także prowadzenie przewodów. Gdy kable są schowane, a połączenia zabezpieczone, instalacja wygląda porządnie i pracuje pewniej. Luźne złączki wrzucone do wnęki nie są dobrym rozwiązaniem, nawet jeśli początkowo wszystko świeci poprawnie.
Najczęstsze problemy i błędy połączeniowe
Brak świecenia po podłączeniu często wynika z odwróconej polaryzacji. W taśmie jednobarwnej wystarczy zamienić plus z minusem i układ nie ruszy. W RGB dochodzi jeszcze możliwość pomylenia kanałów. Wtedy światło jest, ale sterowanie kolorami działa błędnie.
Drugą częstą przyczyną jest niewłaściwy zasilacz. Jeśli ma za małą moc, taśma może migać, przygasać albo wyłączać się po nagrzaniu. Jeśli napięcie się nie zgadza, instalacja nie będzie działała prawidłowo od początku. Tu nie ma pola do kompromisu.
Spadek jasności na końcu taśmy pojawia się przy zbyt długim odcinku zasilanym jednostronnie albo przy zbyt cienkich przewodach doprowadzających. Dotyczy to też wielu odcinków spiętych do jednego źródła bez rozdzielenia obciążeń. Gdy do jednego zasilacza podłączonych jest kilka taśm, trzeba policzyć całkowitą moc i rozprowadzić przewody równolegle.
Problemy ze sterownikiem i pilotem wynikają często z błędnej kolejności połączeń albo z niedopasowania urządzeń do napięcia i typu taśmy. Sterownik 12 V nie powinien pracować z taśmą 24 V, nawet jeśli złącza wyglądają podobnie. Pilot też musi być sparowany z odpowiednim odbiornikiem, jeśli system tego wymaga.
Sporo usterek bierze się z nieprawidłowego cięcia lub słabego styku w złączkach. Przecięta ścieżka, niedociśnięty styk, resztki silikonu na polach lutowniczych i taśma zaczyna migać przy poruszeniu przewodem. W domowych instalacjach to bardzo częsty obraz. Na stole działało, po zamontowaniu już nie.
Najstabilniej pracują układy proste, dobrze policzone i zmontowane bez pośpiechu. Taśma LED nie wymaga skomplikowanych rozwiązań, ale źle znosi improwizację. Jeśli zgadza się napięcie, moc, długość odcinków i sposób połączenia, całość działa równo i bez nerwowych poprawek.
