Zakres prac i warunki bezpieczeństwa przy oprawach sufitowych
Podłączenie lampy to dwie różne rzeczy: wykonanie połączeń elektrycznych i solidne zamocowanie oprawy do sufitu. Da się dobrze przykręcić podstawę, a i tak mieć niepewny styk w złączce. Da się też poprawnie połączyć przewody, a potem zostawić lampę wiszącą na jednym wkręcie w kruchym tynku. Obie części są równie ważne.

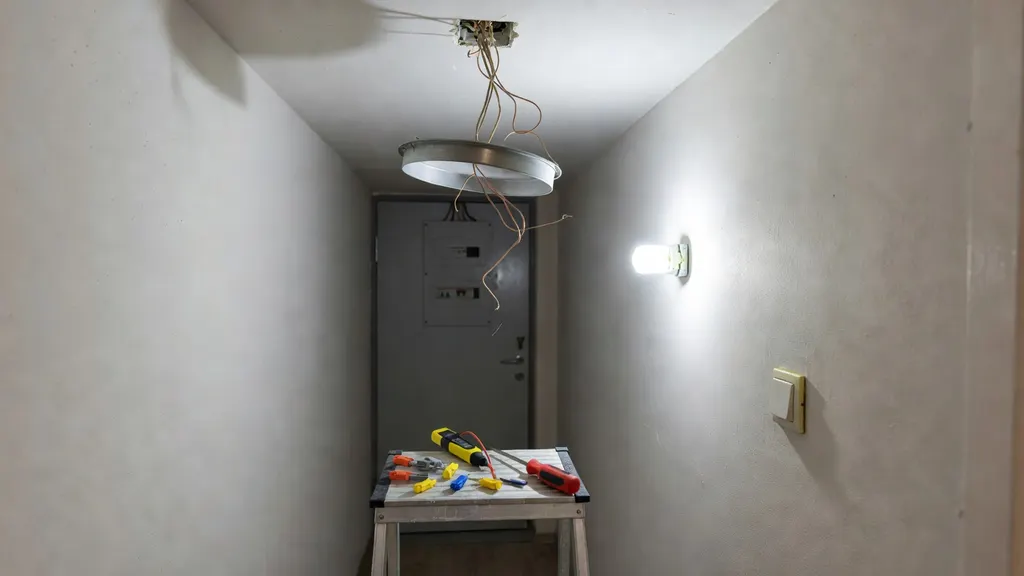

Zasilanie wyłącza się w rozdzielnicy, na właściwym obwodzie oświetlenia. Sam łącznik na ścianie nie jest zabezpieczeniem, bo w wielu instalacjach odcina tylko przewód fazowy, a bywa też, że nie odcina tego, co wydaje się odcinać. Po wyłączeniu potrzebna jest weryfikacja braku napięcia miernikiem albo sprawdzonym próbnikiem, a nie „na dotyk” i nie na podstawie tego, że światło zgasło. Tu nie ma miejsca na skróty.
Praca przy suficie ma swoje typowe ryzyka: drabina ustawiona na śliskich panelach, pył z wiercenia lecący do oczu, kruche podłoże, które kruszy się pod kołkiem. Dochodzi też zmęczenie rąk przy pracy nad głową. W praktyce najwięcej nerwów robi nie samo łączenie przewodów, tylko ciasna puszka i brak miejsca na złączki pod maskownicą.
Prac nie powinno się kontynuować, gdy nie da się pewnie zidentyfikować żył albo w suficie widać uszkodzoną izolację, nadtopienia, przetarcia. Zatrzymuje też brak przewodu ochronnego przy oprawie, która wymaga podłączenia PE. Kłopotliwe bywają instalacje aluminiowe oraz stare kable o „losowych” kolorach. Lepiej przerwać niż później szukać przyczyny wybijającego zabezpieczenia
Identyfikacja przewodów i oznaczeń w instalacji oraz w lampie
W oprawach sufitowych najczęściej spotyka się oznaczenia L, N oraz PE. L to przewód fazowy, N neutralny, PE ochronny. Zaciski mogą być opisane bezpośrednio na kostce, na listwie zaciskowej albo na małej płytce w oprawie. W lampach wieloramiennych te zaciski bywają zdublowane, bo kilka przewodów trzeba wprowadzić do wspólnego punktu.
W nowszych instalacjach kolorystyka jest czytelna: brązowy albo czarny to faza, niebieski to neutralny, żółto-zielony to ochronny. Problemy zaczynają się w starszych mieszkaniach, gdzie trafiają się przewody w jednolitych kolorach, przewody „pożółkłe” od wieku albo przeróbki wykonywane kiedyś bez konsekwencji. Zdarza się też, że w suficie wychodzi niebieski jako faza sterowana łącznikiem. Takie rzeczy się widuje.
Przy niespójnych kolorach błędne przypisanie żył ma realne skutki: oprawa metalowa bez PE może „stać się pod napięciem”, a zamiana L z N potrafi zostawić fazę na oprawce mimo wyłączonego światła. Działa, świeci, a mimo to jest niebezpiecznie. To jeden z częstszych przypadków, które wychodzą dopiero przy wymianie żarówki.
Próbnik lub miernik służy do wykrycia przewodu fazowego oraz do sprawdzenia ciągłości przewodu ochronnego. Sensowne jest też sprawdzenie, czy na wyłączonym obwodzie faktycznie nie ma napięcia. Z kolei sama „lampka neonowa” w śrubokręcie bywa myląca przy upływach i przy przewodach prowadzonych równolegle. Z doświadczenia domowego: tam, gdzie coś świeci „bardzo słabo” na próbniku, problemem często jest indukowane napięcie, a nie zasilanie gotowe do pracy.
Narzędzia, osprzęt i elementy łączeniowe stosowane przy lampach sufitowych

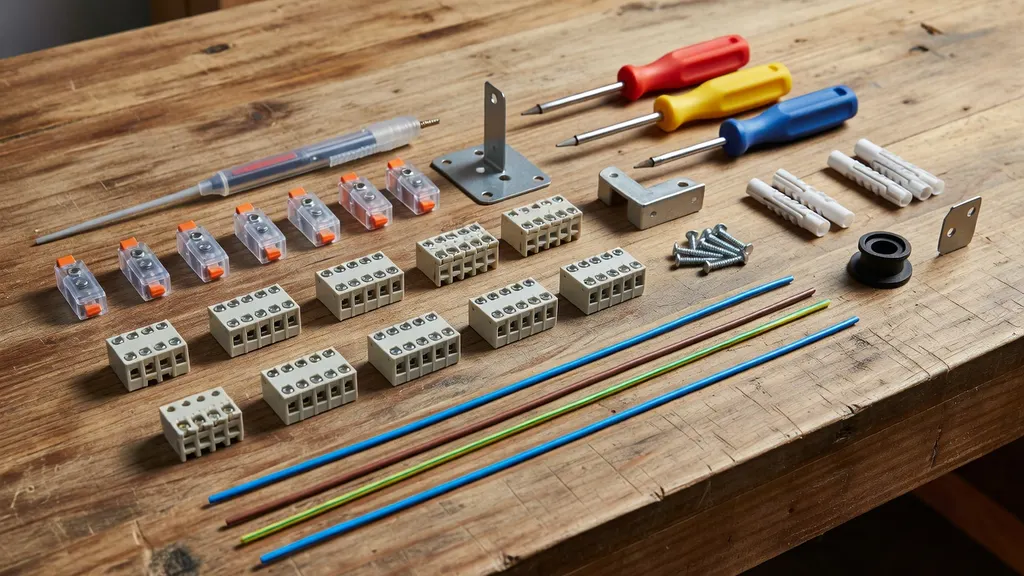

Do typowego montażu przydają się wkrętaki dopasowane do śrub zacisków, szczypce i ściągacz izolacji, a także miarka i ołówek do ustawienia podstawy. Wiertarka wchodzi do gry, gdy nie ma haka w suficie lub gdy nowa oprawa ma inny rozstaw mocowań. Przy betonie różnicę robi wiertło dobrej jakości, bo tępe potrafi „przepalić” otwór i zostawić kruche krawędzie.
Po stronie elektrycznej najpraktyczniejsze są złączki sprężynowe, które trzymają drut pewnie i nie luzują się od drgań. Kostki śrubowe nadal się sprawdzają, ale wymagają porządnego dokręcenia i kontroli po ułożeniu przewodów pod maskownicą. Do przewodów linkowych w oprawach (cienkie, wielodrutowe) przydają się tulejki zaciskowe, bo inaczej pojedyncze druciki potrafią się wywinąć i zrobić zwarcie. Taśma izolacyjna ma swoje miejsce, ale nie zastępuje złączki ani nie naprawia uszkodzonej izolacji przewodu wychodzącego z sufitu.
Mocowanie oprawy zależy od podłoża i masy. Kołki i wkręty dobiera się do betonu, cegły, płyty g-k lub innego sufitu. W wielu lampach jest płytka montażowa, czasem hak, czasem długa listwa. Przy cięższych oprawach lepiej, gdy obciążenie przenosi element konstrukcyjny, a nie sama puszka oświetleniowa i tynk. To widać szczególnie przy żyrandolach, które po czasie zaczynają „pracować” przy otwieraniu okien i przeciągach.

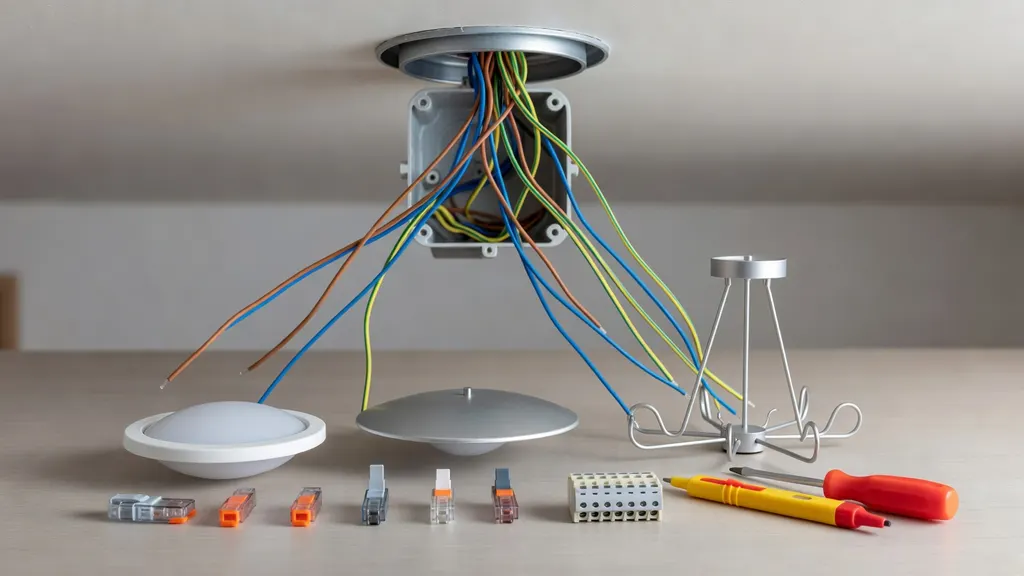

Schematy połączeń dla typowych konfiguracji przewodów w suficie
Układ z 2 przewodami w suficie (stare instalacje / obwód bez PE)
Dwie żyły w suficie najczęściej oznaczają fazę sterowaną łącznikiem i przewód neutralny. Bywa jednak, że trafia się faza stała i faza sterowana, zwłaszcza po przeróbkach w puszce łącznika. Bez pomiaru trudno to rozstrzygnąć, a tu łatwo o błąd, który będzie „działał” tylko w części stanów łącznika.
Przy dwóch przewodach sens ma montaż oprawy w II klasie ochronności, czyli takiej, która nie wymaga zacisku PE. Taka oprawa ma podwójną izolację i nie przewiduje uziemienia dostępnych elementów. Jeśli lampa ma metalowy korpus i zacisk ochronny, brak PE w suficie blokuje bezpieczny montaż. Koniec tematu.
Brak przewodu ochronnego w punkcie oświetleniowym rozwiązuje się modernizacją instalacji albo doprowadzeniem PE z właściwego miejsca, zgodnie ze sztuką. Dociąganie „uziemienia” z przypadkowych rur czy z innych obwodów kończy się źle. W praktyce to moment, kiedy do pracy wchodzi elektryk, bo potrzebne jest sprawdzenie ciągłości i warunków ochrony przeciwporażeniowej.
Układ z 3 przewodami w suficie (L + N + PE)
Trzy żyły pozwalają na standardowe połączenie: L do L, N do N, PE do PE. Na papierze jest prosto, ale znaczenie ma jakość styku i ułożenie przewodów w puszce. Dobrze, gdy przewód ochronny ma zapas długości, bo przy krótkich końcówkach łatwo o naprężenie na złączce.
W oprawach jednoźródłowych przewód fazowy i neutralny idą do jednej oprawki, a PE do metalowych części, jeśli są dostępne dotykiem. W wieloramiennych żyrandolach w środku robi się rozdział: kilka przewodów N łączy się we wspólny punkt, a kilka przewodów L podobnie. Tam właśnie wychodzi kwestia porządku przewodów i sensownych złączek. Gdy maskownica nie chce się domknąć, najczęściej winny jest bałagan w przewodach, a nie „za mało miejsca w suficie”.
PE nie jest dodatkiem. To przewód, który ma przejąć prąd w razie uszkodzenia i spowodować zadziałanie zabezpieczenia. Nie podłącza się go „na wszelki wypadek” gdzie popadnie, tylko do zacisku ochronnego oprawy i do przewodu ochronnego instalacji.
Układ z 4 przewodami w suficie (dwa obwody / podwójny łącznik)
Cztery przewody najczęściej oznaczają dwa przewody fazowe sterowane osobno, wspólny neutralny i przewód ochronny. Taki układ współpracuje z łącznikiem podwójnym i pozwala włączać sekcje żyrandola niezależnie. W suficie trafiają się wtedy dwa „L” w różnych kolorach, a N i PE pozostają wspólne.
Jeśli oprawa ma dwie sekcje świecenia, każda dostaje swoją fazę, a neutralny jest wspólny. Gdy lampa ma tylko jedną sekcję, a z sufitu wychodzą dwie fazy, robi się wybór: podłącza się jedną z nich i drugą bezpiecznie izoluje w złączce, albo wykonuje mostek, jeśli ma świecić z obu klawiszy. Mostkowanie ma sens tylko wtedy, gdy jest wykonane w oprawie i w sposób trwały, a nie skrętką pod taśmą.
Typowy zgrzyt w praktyce to sytuacja „4 z sufitu, 3 w lampie” albo „3 z sufitu, 5 w lampie”. W pierwszym wariancie trzeba zdecydować, czy oprawa ma pracować jako jednoobwodowa, czy rozdzielić ją na sekcje, jeśli konstrukcja na to pozwala. W drugim wariancie lampa bywa przygotowana na dwa obwody, ale instalacja ma tylko jeden przewód fazowy sterowany. Wtedy w oprawie łączy się przewody fazowe sekcji w jeden punkt, by wszystko zapalało się razem, a analogicznie porządkuje się neutralne.
Dopasowanie połączeń do konstrukcji oprawy (plafon, lampa wisząca, żyrandol, oprawy wieloobwodowe)
Plafony często mają mało miejsca pod osłoną, a złączki i zapas przewodów muszą się zmieścić w płaskiej przestrzeni. Lampy wiszące dają więcej luzu w podsufitce, ale dochodzi regulacja wysokości i zabezpieczenie przewodu przed wyrwaniem. Żyrandole mają rozdział na ramiona i więcej połączeń w środku, co od razu podnosi wymagania co do porządku i jakości zacisków.
W wieloramiennych oprawach często robi się mostkowanie: kilka przewodów neutralnych łączy się razem, a kilka fazowych razem, jeśli wszystkie punkty mają świecić jednocześnie. Kluczowe jest, by nie upychać zbyt wielu żył w jednym zacisku, jeśli nie jest do tego przeznaczony. Złączka ma mieć odpowiedni zakres przekrojów i liczbę wejść. Ciasno ułożone przewody potrafią po czasie wypchnąć się spod zacisku, szczególnie gdy podsufitka jest dociskana na siłę.
Lampy dwuobwodowe potrzebują rozdziału fazy na dwie sekcje i współpracy z podwójnym łącznikiem. W oprawie spotyka się wtedy osobne zaciski L1 i L2 lub dwa przewody fazowe wychodzące z rozdzielacza. Neutralny i ochronny pozostają wspólne. To układ logiczny, ale łatwo go zepsuć, gdy przewody sekcji zostaną zebrane razem bez rozróżnienia.
Oprawy metalowe wymagają przewodu ochronnego i pewnego połączenia z zaciskiem PE. W II klasie ochronności zacisku PE nie ma, a symbol podwójnego kwadratu informuje o podwójnej izolacji. Różnica jest praktyczna: przy metalowej oprawie bez PE nie chodzi o estetykę, tylko o bezpieczeństwo.
Mocowanie lampy do sufitu w zależności od podłoża i ograniczeń montażowych
Beton i pełna cegła pozwalają na stabilne mocowanie, ale wymagają precyzyjnego wiercenia i dobrania kołków do średnicy otworu. Podstawa oprawy musi przylegać, inaczej lampa będzie się bujać i przenosić drgania na przewody. W starszych sufitach problemem bywa kruszący się tynk: kołek trzyma w betonie, a podstawa opiera się na warstwie, która odpada płatami.
Płyta g-k wymaga kołków przeznaczonych do tego materiału i rozsądnego podejścia do masy oprawy. Lekki plafon trzyma się bez problemu, ale cięższy żyrandol nie powinien wisieć tylko na płycie. W praktyce widać to po pęknięciach wokół podstawy i po delikatnym „klawiszowaniu” sufitu przy dotknięciu lampy. To znak, że obciążenie jest źle rozłożone.
Sufity podwieszane i napinane opierają się na konstrukcji, więc punkt montażu powinien mieć wzmocnienie lub element nośny przygotowany wcześniej. Przy suficie napinanym ryzyko uszkodzenia powłoki jest realne, a naprawa bywa trudna. Tam liczy się planowanie i właściwy punkt pod lampę, a nie improwizacja wiertarką.
Mocowanie bez wiercenia ma ograniczone zastosowanie: lekkie oprawy, gładkie i stabilne podłoże, brak drgań. Kleje montażowe i taśmy nie są zamiennikiem mechanicznego mocowania ciężkiej lampy, zwłaszcza tam, gdzie temperatura pod sufitem rośnie od źródeł światła. Trwałość takiego montażu jest mocno zależna od warunków.
Pod maskownicą trzeba zostawić miejsce na złączki i ułożyć przewody bez ostrych załamań. Izolacja nie może być przycięta krawędzią podstawy ani ściśnięta wkrętem. Często pomaga skrócenie nadmiaru żył i ułożenie ich w łuk, zamiast upychania w ciasną kostkę. Proste rzeczy, a ratują nerwy.
Kontrola działania, typowe błędy oraz sytuacje wymagające pomocy specjalisty
Po zakończeniu prac najpierw sprawdza się, czy w puszce nie ma odsłoniętych żył i czy wszystkie złączki trzymają przewody pewnie, potem dopiero włącza zasilanie w rozdzielnicy. Pierwsze uruchomienie dobrze robić z obserwacją: czy nie ma iskrzenia, zapachu nagrzewania, czy lampa nie miga. Gdy zabezpieczenie wybija od razu, zasilanie wraca do pozycji wyłączonej i szuka się przyczyny, a nie „próbuje jeszcze raz”.
Najczęstsze pomyłki to zamiana N z L w oprawie, pominięty albo źle podłączony PE, luźne złączki oraz łączenie przewodów metodami, które nie mają sensu w instalacji sufitowej. Skrętka owinięta taśmą potrafi działać chwilę, a potem przestaje, szczególnie gdy lampa się nagrzewa i przewody pracują. Zdarza się też, że żyła nie jest wsunięta do końca i trzyma się na jednym włosku. Takie sytuacje wychodzą po tygodniu, gdy światło gaśnie przy dotknięciu podsufitki.
Problemy instalacyjne rozpoznaje się po „dziwnych” kolorach, po braku ciągłości ochronnej, po przewodach, które są twarde i łamliwe, po śladach przegrzania. Jeśli z sufitu wychodzą żyły o niepewnym przeznaczeniu albo brakuje przewodu ochronnego tam, gdzie oprawa go wymaga, prace powinny przejść w tryb diagnostyki instalacji. To już nie jest tylko montaż lampy.
Elektryk jest potrzebny, gdy identyfikacja przewodów nie daje się wykonać pewnie, gdy konieczna jest przeróbka obwodu, gdy instalacja jest aluminiowa i wymaga odpowiednich złączek oraz przygotowania końcówek, a także przy ciężkich oprawach wymagających wzmocnień w suficie. Wycena usługi zależy od typu sufitu, stanu przewodów, masy oprawy, liczby obwodów i tego, czy trzeba wiercić oraz poprawiać punkt zasilania. Czasem koszt rośnie nie przez sam montaż, tylko przez naprawę tego, co było zrobione wcześniej byle jak.
