Podłączenie dwóch czujników ruchu do jednej lampy stosuje się tam, gdzie światło ma reagować na ruch z dwóch stron budynku, przy dwóch wejściach albo na dłuższym przejściu. Sam układ nie jest skomplikowany, ale wymaga poprawnego rozdzielenia zasilania i właściwego połączenia wyjść sterujących. To właśnie na tym etapie pojawia się najwięcej pomyłek.
W praktyce chodzi o to, by dowolny z czujników mógł włączyć ten sam punkt świetlny, bez zakłócania pracy drugiego. Nie wystarczy połączyć wszystkiego razem. Trzeba rozumieć, które zaciski odpowiadają za zasilanie, a które przekazują fazę do lampy.
Zasada działania układu z dwoma czujnikami ruchu i jedną lampą

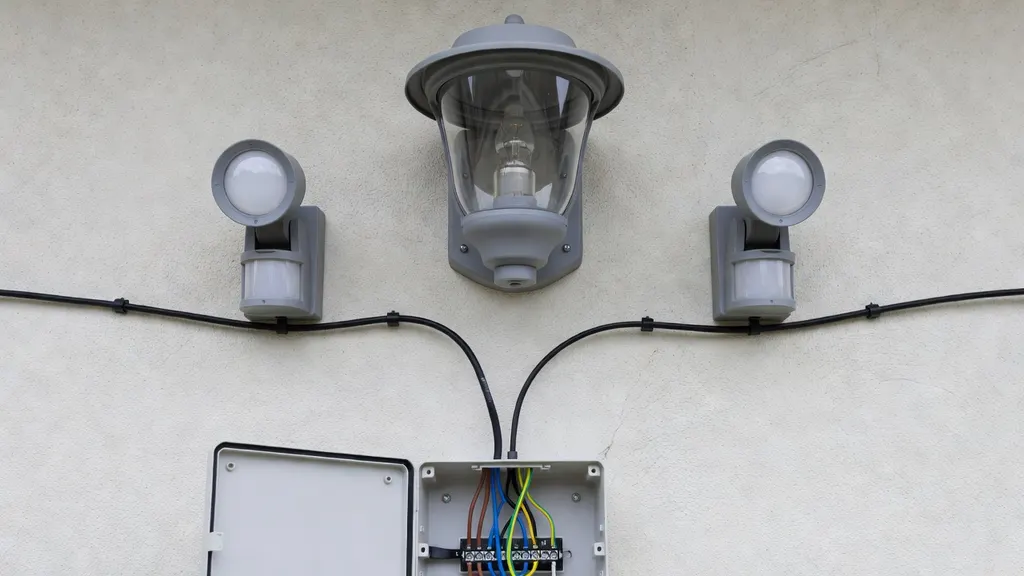

Dwa czujniki ruchu sterujące jedną lampą pracują najczęściej w układzie równoległym. Oba urządzenia dostają wspólne zasilanie, a ich wyjścia są połączone tak, by każdy z nich mógł niezależnie podać fazę na oprawę. Lampa zapala się więc wtedy, gdy ruch wykryje pierwszy albo drugi czujnik.
Logika działania jest prosta: wykrycie ruchu przez dowolny czujnik uruchamia oświetlenie. Nie ma znaczenia, który zadziałał wcześniej. Jeśli drugi czujnik wykryje ruch w czasie świecenia lampy, podtrzyma zasilanie światła według własnego czasu pracy. W codziennym użytkowaniu dobrze to widać przy wejściu od furtki i od garażu. Lampa świeci płynnie, ale czas wyłączenia potrafi się wydłużać.
Trzeba odróżnić dwa obwody: zasilanie samego czujnika i wyjście sterujące lampą. Na wejście czujnika podaje się przewód fazowy L i neutralny N, a z wyjścia wychodzi faza załączana po detekcji ruchu. Neutralny do lampy prowadzi się osobno, wspólnie z neutralnym zasilającym czujniki. To ważny detal. Błąd w tym miejscu kończy się brakiem działania albo stałym świeceniem.
Cały układ musi być zgodny napięciowo i obciążeniowo. Jeśli czujniki pracują na 230 V, lampa i osprzęt również muszą być przeznaczone do takiego napięcia. Istotna jest także moc obciążenia, jaką może przełączyć wyjście czujnika. Dla opraw LED wartości dopuszczalne bywają wyraźnie niższe niż dla klasycznych źródeł światła.
Elementy instalacji i oznaczenia przewodów w takim połączeniu
W typowej instalacji oświetleniowej występują trzy podstawowe przewody: fazowy L, neutralny N i ochronny PE. Faza zasila układ i jest przełączana przez czujnik. Neutralny zamyka obwód zasilania. Przewód ochronny nie steruje pracą lampy, ale odpowiada za bezpieczeństwo oprawy i całej instalacji.
Na obudowach czujników spotyka się oznaczenia L, N oraz wyjście opisane jako OUT, L1 albo strzałka. Zacisk L to wejście fazy, N to neutralny, a wyjście przekazuje fazę do lampy po wykryciu ruchu. W niektórych modelach zamiast klasycznego wyjścia pojawia się układ elektroniczny bez pełnej separacji przekaźnikowej, co ma znaczenie przy lampach LED i przy łączeniu kilku urządzeń w jednym obwodzie.
Przewód PE prowadzi się do metalowych opraw i wszędzie tam, gdzie producent przewidział zacisk ochronny. Nie bierze udziału w samym załączaniu światła, ale nie powinien być pomijany. W starszych instalacjach to właśnie brak ciągłości ochrony wychodzi na jaw przy modernizacji oświetlenia zewnętrznego.
Poza czujnikami i lampą potrzebne są puszki, złączki i osprzęt dopasowany do warunków montażu. Na zewnątrz liczy się szczelność połączeń i odporność obudów na wilgoć. Nieszczelna puszka przy elewacji szybko powoduje kłopoty. Najpierw pojawia się niestabilna praca, potem korozja zacisków.
Istotna jest też różnica między czujnikiem z przekaźnikiem a wersją elektroniczną. Czujnik przekaźnikowy lepiej znosi różne typy obciążeń i łatwiej współpracuje z oprawami LED. Wersje elektroniczne bywają cichsze i mniejsze, ale są bardziej wrażliwe na zbyt małe obciążenie oraz prądy upływu.
Warianty schematów dla dwóch czujników i jednej lampy

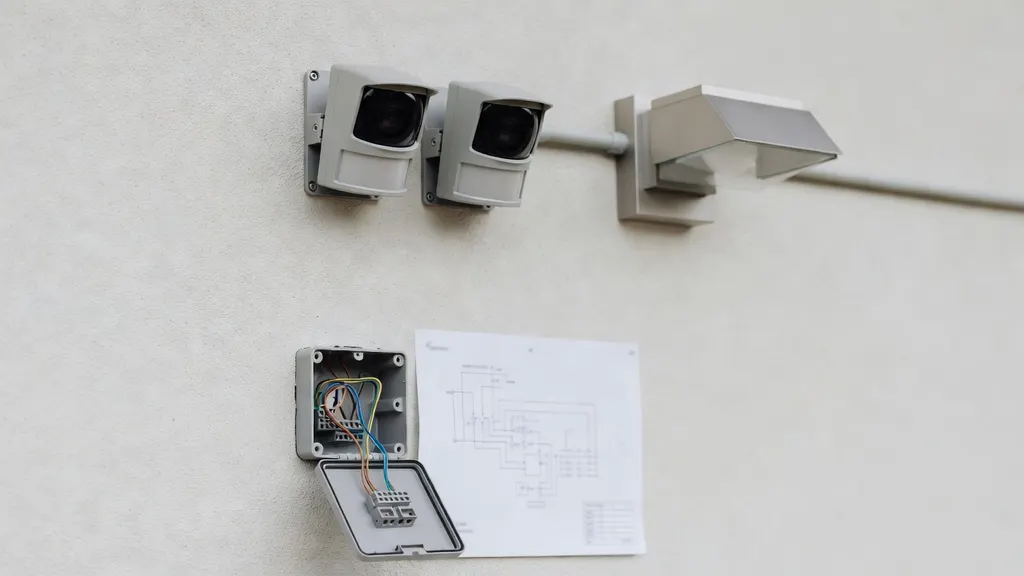

Podstawowy schemat polega na wspólnym doprowadzeniu L i N do obu czujników oraz połączeniu ich wyjść sterujących do jednego przewodu fazowego prowadzącego do lampy. Neutralny lampy pozostaje wspólny i nie jest przełączany przez czujniki. To najczęściej stosowany układ przy jednym punkcie świetlnym.
Ten sam model połączenia można rozbudować do kilku lamp, jeśli wszystkie mają zapalać się jednocześnie. Wtedy wyjścia obu czujników sterują wspólną linią zasilającą kilka opraw. Trzeba tylko pilnować sumy mocy i rodzaju źródeł światła. Dwa naświetlacze LED po 30 W nie stanowią problemu, ale kilka mocniejszych opraw z zasilaczami może już przekroczyć możliwości wyjścia czujnika.
Czasem do obwodu dodaje się wyłącznik serwisowy albo ręczne obejście. Taki element pozwala odłączyć automatykę podczas prac konserwacyjnych lub włączyć światło na stałe. Rozwiązanie bywa przydatne przy altanie, podjeździe i wejściu do piwnicy. Wieczorem działa automatyka, a podczas prac wokół domu lampę można zostawić włączoną bez ciągłego wzbudzania czujników.
Więcej uwagi wymaga oprawa z własnym zintegrowanym czujnikiem ruchu. Jeśli lampa ma już wbudowaną automatykę, dokładanie dwóch zewnętrznych czujników do tego samego obwodu często nie ma sensu. Układy zaczynają się nakładać, a efekt bywa chaotyczny: światło gaśnie i wraca, opóźnia wyłączenie albo nie reaguje przewidywalnie.
Nie każdy zestaw czujników da się bezproblemowo połączyć razem. Łączenie różnych modeli, różnych sposobów wyjścia i różnych progów obciążenia potrafi prowadzić do zakłóceń. Gdy jeden czujnik ma przekaźnik, a drugi wyjście elektroniczne, układ trzeba sprawdzić bardzo dokładnie jeszcze przed stałym montażem.
Rozmieszczenie czujników i wpływ stref detekcji na pracę lampy
Dwa czujniki mają sens wtedy, gdy obejmują dwa kierunki dojścia albo dwie odrębne strefy. Jeden może kontrolować furtkę i chodnik, a drugi podjazd lub drzwi gospodarcze. Dzięki temu lampa nie reaguje zbyt późno. To szczególnie ważne przy ciemnych wejściach i długich ścieżkach przy domu.
Duże znaczenie ma zasięg detekcji i kąt widzenia. Czujnik o zasięgu 8 m i kącie 120 stopni zachowa się inaczej niż model 12 m i 180 stopni. Szeroki kąt daje lepsze pokrycie strefy, ale łatwiej łapie ruch z ulicy, sąsiedniej działki albo przejazdu. W praktyce zbyt szeroka detekcja często kończy się niepotrzebnym zapalaniem światła po każdym przejściu kota albo poruszeniu gałęzi.
Miejsce montażu nie powinno być przypadkowe. Czujnik zamontowany tuż nad drzwiami bywa mało skuteczny przy ruchu z boku, a urządzenie skierowane prosto na chodnik publiczny działa zbyt często. Lepszy efekt daje ustawienie pod lekkim kątem do toru ruchu, bo czujniki PIR lepiej reagują na ruch poprzeczny niż na zbliżanie się na wprost.
Wysokość montażu wpływa na czułość i realny zasięg. Na elewacjach i przy wejściach często stosuje się poziom 2-2,5 m. Zawieszenie czujnika wyżej zmniejsza precyzję wykrywania blisko budynku, a montaż zbyt nisko zwiększa ryzyko fałszywych wzbudzeń i łatwego uszkodzenia obudowy.
Kłopotliwe są miejsca naprzeciw źródeł ciepła, odbić światła i ruchliwych przejść. Nagrzany mur, kratka wentylacyjna, jednostka klimatyzacji albo refleks od szyby potrafią zaburzyć pracę czujnika. Czasem lampa włącza się sama w ciepły wieczór i trudno od razu znaleźć przyczynę. Winne bywa samo położenie urządzenia, nie instalacja.
Kompatybilność z różnymi źródłami światła i typami opraw
Dwa czujniki ruchu mogą sterować lampą LED, ale trzeba sprawdzić dopuszczalne obciążenie wyjść i sposób pracy elektroniki. Oprawy LED pobierają mało mocy, a niektóre czujniki wymagają minimalnego obciążenia, by pracować stabilnie. Gdy obciążenie jest za małe, pojawia się migotanie, krótkie błyski albo żarzenie po wyłączeniu.
Przy halogenach problem wygląda inaczej. Obciążenie jest większe, więc układ ma wyraźniejszy punkt pracy, ale rośnie wymaganie co do mocy przełączanej przez czujnik. Dwa halogeny po 150 W dają 300 W i to już trzeba porównać z parametrami urządzenia. W starych instalacjach właśnie halogeny najczęściej obciążają układ najmocniej.
Naświetlacze LED, kinkiety z zasilaczem i taśmy LED to trzy różne sytuacje. Naświetlacz z wbudowanym zasilaczem bywa prosty do podłączenia, ale taśma LED pracująca przez zasilacz i sterownik wymaga większej ostrożności. W takim układzie czujnik nie steruje samą taśmą, tylko zasila cały układ pośredni. To zmienia charakter obciążenia.
Żarzenie po wyłączeniu i opóźnione gaśnięcie nie zawsze oznaczają awarię lampy. Często jest to efekt niedopasowania czujnika do źródła światła albo niewłaściwego połączenia wyjść. Zdarza się też, że lampy LED świecą delikatnie mimo braku ruchu. To typowy objaw prądu szczątkowego w układzie elektronicznym.
W bardziej rozbudowanych instalacjach świetlnych znaczenie mają zasilacze i sterowniki. Jeśli jedna linia zasila kilka opraw, czujniki powinny współpracować z osprzętem o odpowiedniej charakterystyce załączania. Nagły prąd rozruchowy kilku zasilaczy potrafi wywołać niestabilną pracę nawet wtedy, gdy moc nominalna wygląda bezpiecznie.
Ustawienia pracy czujników i zależności między nimi
Każdy z dwóch czujników ma własny czas podtrzymania świecenia. Jeśli pierwszy ustawiono na 30 sekund, a drugi na 2 minuty, lampa po wykryciu ruchu przez drugi czujnik będzie świecić dłużej. Układ nie uśrednia nastaw. Działa ten czujnik, który właśnie podał sygnał na lampę.
Czułość detekcji wpływa na częstotliwość załączania. Zbyt wysoka powoduje wzbudzenia od ruchu poza działką albo od zwierząt, zbyt niska opóźnia reakcję przy podejściu do drzwi. Dwa czujniki ustawione skrajnie różnie dają niespójny efekt. Jeden łapie wszystko, drugi prawie nic.
Ważny jest też próg zmierzchowy. To on decyduje, przy jakim poziomie oświetlenia dziennego czujnik zacznie pracować. Gdy jeden czujnik ma niski próg, a drugi wysoki, lampa może zapalać się jeszcze o zmierzchu tylko z jednej strony budynku. Taka różnica bywa myląca przy testach, bo układ elektrycznie działa poprawnie, ale zachowuje się nierówno.
Dobrze ustawione czujniki powinny mieć zbliżone parametry czasu świecenia, czułości i progu zmierzchowego. Nie muszą być identyczne, lecz różnice powinny wynikać z miejsca montażu, a nie z przypadku. Przy wejściu od ulicy czułość często ustawia się niżej niż od strony ogrodu. To ma sens.
Zdarza się, że jeden czujnik przejmuje dominującą rolę. Dzieje się tak wtedy, gdy ma szerszy kąt, większą czułość albo lepsze położenie względem toru ruchu. W efekcie drugi działa rzadko, mimo że jest sprawny. Na posesji widać to szybko. Światło niemal zawsze uruchamia się z jednego kierunku.
Typowe problemy eksploatacyjne i diagnostyka połączenia
Brak reakcji lampy mimo wykrycia ruchu przez jeden z czujników najczęściej wynika z błędnego podłączenia wyjścia sterującego, braku neutralnego albo przerwy w zasilaniu czujnika. Samo kliknięcie przekaźnika nie oznacza jeszcze, że faza dociera do oprawy. Trzeba sprawdzić cały tor od wejścia L przez wyjście czujnika do zacisku lampy.
Samoczynne włączanie światła bez obecności domowników ma kilka częstych przyczyn: za wysoka czułość, zły kierunek montażu, wpływ ciepła albo niestabilne zasilanie. Wiele problemów pojawia się po lecie, gdy czujnik patrzy na nagrzany podjazd lub poruszane wiatrem rośliny. To nie jest rzadkość.
Stałe świecenie lampy po podłączeniu dwóch czujników oznacza najczęściej błędne zmostkowanie zacisków albo niewłaściwe połączenie wyjść. Zdarza się też, że jeden czujnik utknął w trybie testowym lub ma uszkodzony element wykonawczy. Jeśli lampa nie gaśnie mimo odczekania pełnego czasu, trzeba odłączyć po kolei czujniki i sprawdzić, który podtrzymuje zasilanie.
Bardzo ważne jest poprawne rozróżnienie wejść i wyjść sterujących. Połączenie wyjścia jednego czujnika z zaciskiem zasilania drugiego w nieodpowiedni sposób prowadzi do nieprzewidywalnej pracy. Efektem może być stałe napięcie na lampie, migotanie albo brak synchronizacji.
Problemy z przewodem neutralnym dają objawy pozornie losowe: czujnik nie startuje, lampa miga albo układ działa tylko przez chwilę. Przewód ochronny nie odpowiada za załączanie, ale jego brak przy metalowej oprawie pozostaje błędem instalacyjnym. Tego nie powinno się zostawiać.
Po montażu warto wykonać prosty test działania każdego czujnika osobno i potem całego układu razem. Najpierw sprawdza się, czy lampa zapala się po ruchu w pierwszej strefie, potem w drugiej, a na końcu czy gaśnie zgodnie z nastawami. Gdy czasy świecenia są różne, łatwo błędnie uznać układ za uszkodzony.
Są też objawy, które sugerują zmianę schematu albo wymianę urządzenia. Należą do nich powtarzające się błyski LED po wyłączeniu, brak stabilnej pracy przy małym obciążeniu, wyraźne opóźnienia reakcji i konflikt z lampą mającą własną automatykę. W takich sytuacjach sam montaż jest poprawny, ale zestaw elementów po prostu nie współpracuje dobrze.
Najpewniejszy układ to taki, w którym oba czujniki mają wspólne zasilanie, niezależne wyjścia połączone równolegle i lampę dopasowaną do charakteru obciążenia. Reszta zależy od dokładności połączeń i rozsądnego ustawienia stref detekcji. Tu detale naprawdę robią różnicę.
