Podłączenie lampy z wyłącznikiem wygląda prosto tylko wtedy, gdy układ przewodów jest czytelny i zgodny z typowym schematem. W praktyce dużo zależy od miejsca doprowadzenia zasilania, rodzaju łącznika i liczby sekcji oświetlenia. Ten sam efekt końcowy można uzyskać kilkoma drogami, ale nie każda instalacja pozwala na dowolne rozwiązanie.
W domach i mieszkaniach spotyka się zarówno klasyczne puszki rozgałęźne pod sufitem, jak i instalacje prowadzone bezpośrednio do puszki wyłącznika. To zmienia sposób łączenia żył. Sam wyłącznik nie zasila lampy, tylko steruje torem fazowym. To podstawowa zasada i od niej zaczyna się poprawne rozumienie całego obwodu.
Układ obwodu oświetleniowego i rola wyłącznika
Obwód oświetleniowy składa się z punktu zasilania, przewodów, wyłącznika oraz oprawy lub kilku opraw. Puszka może pełnić funkcję miejsca rozgałęzienia żył, ale w nowszych instalacjach połączenia często przenosi się do puszek pod osprzętem albo do samej oprawy. Dla użytkownika różnica jest niewidoczna, dla montażu ma duże znaczenie.
Wyłącznik przerywa przewód fazowy, czyli ten, który doprowadza napięcie do lampy. Po wyłączeniu światła oprawa nie powinna pozostawać pod napięciem na zacisku roboczym. To nie detal. Przy wymianie źródła światła albo demontażu lampy ma to bezpośredni wpływ na bezpieczeństwo.
W prostym układzie zasilanie trafia do wyłącznika, stamtąd wraca przewodem sterowanym do lampy, a przewód neutralny i ochronny idą do oprawy bez przerywania. Gdy lampa ma dwie sekcje albo w pomieszczeniu pracują dwa niezależne obwody światła, dochodzą dodatkowe żyły i inna logika połączeń. Wtedy jeden klawisz nie wystarcza.
W praktyce najwięcej nieporozumień bierze się z założenia, że każdy przewód przy wyłączniku robi to samo. Nie robi. Jeden doprowadza fazę, drugi albo dwa kolejne przekazują ją dalej po włączeniu, a neutralny bardzo często w ogóle nie występuje w puszce łącznika.
Przewody i oznaczenia stosowane przy podłączeniu lampy z wyłącznikiem
Podstawowy podział przewodów obejmuje L, N i PE. L to przewód fazowy, N neutralny, a PE ochronny. W obwodzie oświetlenia każdy z nich pełni inną funkcję i nie powinny być zamieniane miejscami, nawet jeśli lampa na pierwszy rzut oka działa.
Kolory żył pomagają w identyfikacji, ale nie zwalniają z pomiaru. Faza bywa brązowa, czarna lub szara. Neutralny ma kolor niebieski, a ochronny zielono-żółty. W starszych instalacjach spotyka się układy, w których kolorystyka nie odpowiada obecnym zasadom. To zdarza się częściej, niż wynikałoby z dokumentacji mieszkania.
Przewód doprowadzający zasilanie dostarcza napięcie do puszki lub oprawy. Przewód wyjściowy do lampy przenosi fazę po przejściu przez styk wyłącznika. W prostym układzie przy łączniku pojedynczym są potrzebne dwa tory robocze: wejście fazy i wyjście fazy załączanej. Przy łączniku podwójnym pojawiają się dwa wyjścia.
Na mechanizmach wyłączników stosuje się oznaczenia L, L1, L2 albo znak wspólnego zacisku. L oznacza zacisk wejściowy fazy. L1 i L2 wskazują wyjścia lub tory przełączane, zależnie od rodzaju osprzętu. W wyłączniku świecznikowym wspólny zacisk przyjmuje zasilanie, a dwa pozostałe podają fazę na osobne sekcje lampy.
Nie każdy producent oznacza zaciski tak samo czytelnie. Czasem symbole są wybite drobnym drukiem na obudowie i łatwo je przeoczyć. To potem kończy się odwrotnym działaniem klawiszy albo brakiem reakcji lampy.

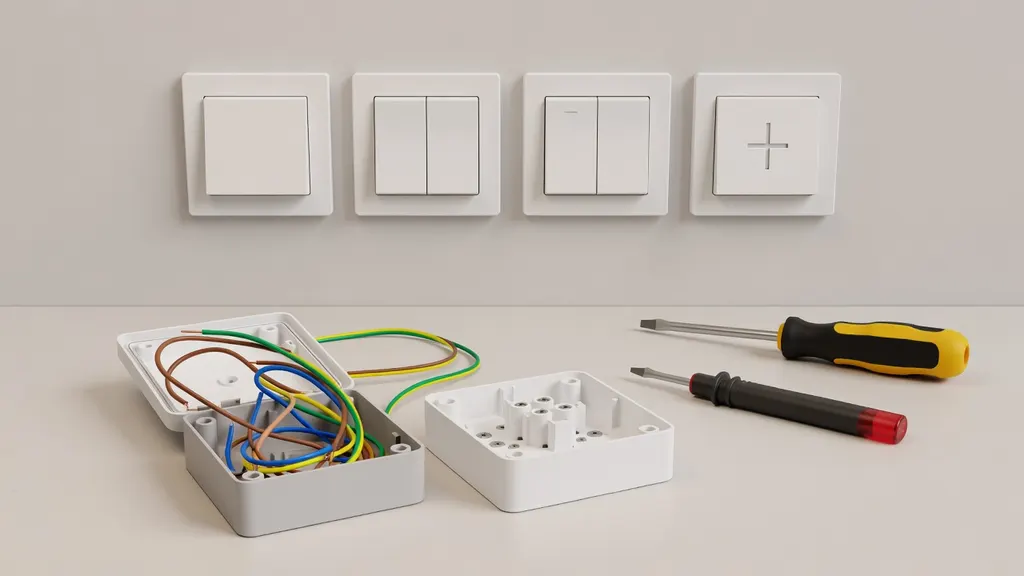

Typy wyłączników stosowanych w instalacjach oświetleniowych
Najprostszy jest wyłącznik jednobiegunowy. Ma jeden tor roboczy i służy do sterowania jedną lampą lub jedną grupą lamp świecących zawsze razem. Taki układ spotyka się w małych pokojach, garderobach, spiżarniach czy pomieszczeniach gospodarczych.
Wyłącznik świecznikowy, nazywany też podwójnym, pozwala sterować dwiema sekcjami. Może obsługiwać żyrandol z podziałem na dwa obwody albo dwie osobne lampy. Jednym klawiszem włącza się część światła, drugim pozostałą część. To praktyczne w salonie i jadalni, gdzie potrzebne są różne poziomy doświetlenia.
Układ schodowy działa inaczej. Tu nie chodzi o dwa źródła światła, tylko o sterowanie jednym obwodem z dwóch miejsc. Klasyczne zastosowanie to schody, długi korytarz, sypialnia z wejściem i strefą przy łóżku. Lampę można włączyć jednym łącznikiem i wyłączyć drugim. Proste w użyciu, ale połączenia są już mniej intuicyjne.
Gdy punktów sterowania ma być więcej niż dwa, między wyłącznikami schodowymi montuje się wyłącznik krzyżowy. On nie dostarcza własnego zasilania, tylko przełącza tory korespondencyjne między pozostałymi łącznikami. Tu liczba żył i ich właściwe ułożenie ma kluczowe znaczenie. Błąd w jednym miejscu rozstraja cały układ.
Warianty połączeń lampy i wyłącznika w puszce oraz przy oprawie

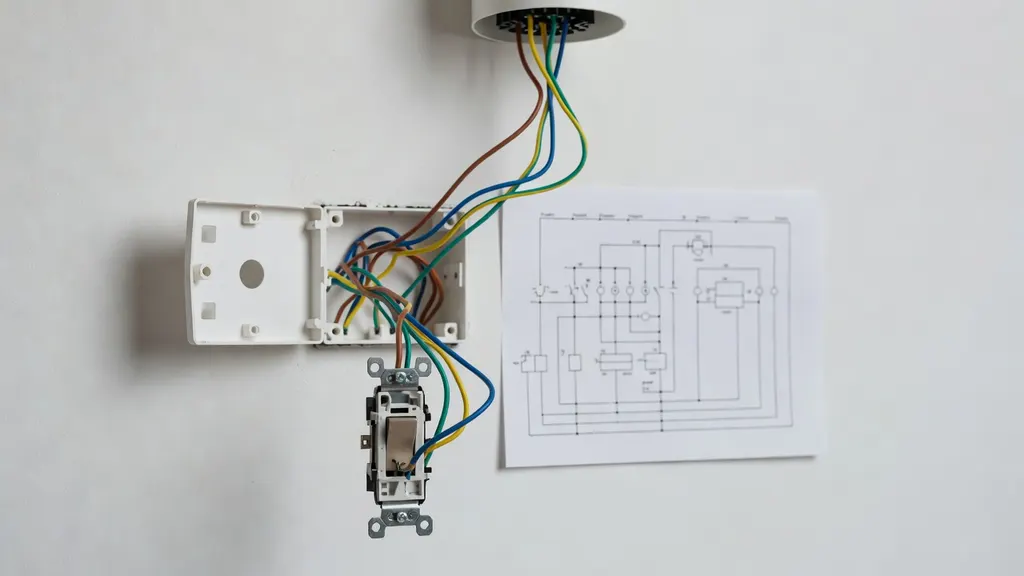

W starszych mieszkaniach zasilanie często dochodzi do puszki sufitowej, a od niej prowadzi się przewód do wyłącznika i z powrotem do lampy. W nowszych instalacjach zasilanie nierzadko trafia najpierw do puszki wyłącznika, a dopiero stamtąd do punktu świetlnego. Oba warianty są poprawne, ale wymagają innego rozdziału żył.
Połączenia mogą znajdować się w puszce instalacyjnej, pod osprzętem albo bezpośrednio przy oprawie. Jeśli lampa ma niewielką podsufitkę, ilość miejsca na złączki jest ograniczona. To drobiazg dopiero do momentu montażu. W praktyce zbyt krótki zapas przewodów bardzo utrudnia pracę.
Różnice rosną, gdy jedna lampa ma dwa niezależne obwody albo gdy jeden wyłącznik steruje dwiema oprawami. Schemat ideowy może być podobny, lecz liczba żył i ich rozdzielenie w puszce są już inne. Nie da się poprawnie podłączyć lampy dwuobwodowej przewodem, który ma tylko jeden tor fazowy sterowany.
Wariant z wyłącznikiem pojedynczym
W tym układzie faza z zasilania trafia na wejście wyłącznika, a po włączeniu wychodzi przewodem powrotnym do lampy. Neutralny i ochronny są łączone bezpośrednio z oprawą. Sam wyłącznik ich nie rozłącza. To najprostszy układ oświetleniowy stosowany w domu.
Jeśli zasilanie dochodzi do puszki wyłącznika, potrzebny jest przewód do lampy zawierający przynajmniej żyłę sterowaną, neutralną i ochronną. Jeśli zasilanie jest przy lampie, do wyłącznika schodzi faza i wraca żyła załączana. W ścianie są wtedy tylko przewody odpowiedzialne za sterowanie torem fazowym.
Wariant z wyłącznikiem podwójnym
Tu faza jest rozdzielana na dwa wyjścia. We wspólnym zacisku pojawia się zasilanie, a dwa osobne zaciski przekazują napięcie do dwóch sekcji lampy lub do dwóch opraw. Neutralny i ochronny pozostają wspólne, jeśli obwody należą do tego samego punktu świetlnego.
Tak działa wiele żyrandoli z podziałem 2+3 źródła światła albo układ sufit plus kinkiety. Częsty błąd polega na zamianie przewodów wyjściowych albo podaniu zasilania na niewłaściwy zacisk. Skutek bywa prosty: jeden klawisz włącza obie sekcje naraz albo nie uruchamia niczego.
Wariant z układem schodowym i krzyżowym
W układzie schodowym dwa wyłączniki są połączone przewodami korespondencyjnymi. Faza wchodzi na zacisk wspólny pierwszego łącznika, z drugiego wspólnego wychodzi przewód do lampy. Między nimi pracują dwa tory przełączane. Każda zmiana położenia dowolnego klawisza odwraca stan świecenia.
Po dodaniu wyłącznika krzyżowego między dwa schodowe biegną cztery połączenia robocze w układzie dwóch par. Krzyżowy zamienia ich układ na wprost albo na krzyż. Brzmi technicznie, ale sens jest prosty: światłem można sterować z trzech i większej liczby miejsc. W długim korytarzu to naprawdę robi różnicę.
Schematy połączeń i ich interpretacja
Schemat ideowy pokazuje zasadę działania obwodu, a nie dokładne położenie przewodów w ścianie. To ważne, bo wiele osób próbuje przenieść rysunek 1:1 na rzeczywistą puszkę. Tymczasem przewody mogą dochodzić z innej strony, mieć inny układ kolorów i nadal realizować ten sam obwód.
Na schematach oznacza się lampę, puszki, łączniki oraz punkty wspólne połączeń. Rozgałęzienie przewodu jest pokazywane jako miejsce wspólnego styku, mostek łączy dwa zaciski w ramach jednego elementu, a przewody korespondencyjne tworzą osobny tor między łącznikami. Trzeba odróżniać punkt połączenia od zwykłego skrzyżowania linii na rysunku.
Rzeczywista instalacja musi zgadzać się ze schematem nie tylko funkcją, ale też liczbą żył. Jeśli do wyłącznika schodowego dochodzi przewód trzyżyłowy tam, gdzie wymagane są cztery żyły między elementami, układ nie zadziała poprawnie bez zmian w prowadzeniu przewodów. Tego nie da się obejść samym przełożeniem kabli w zaciskach.
W domowej praktyce problem pojawia się wtedy, gdy ktoś opiera się wyłącznie na kolorach i pomija układ połączeń. Schemat mówi więcej niż sama barwa izolacji. Zwłaszcza po remontach prowadzonych etapami.
Bezpieczeństwo prac przy obwodzie oświetleniowym
Każda praca przy lampie i wyłączniku zaczyna się od odłączenia zasilania danego obwodu i sprawdzenia braku napięcia odpowiednim przyrządem. Samo wyłączenie klawisza na ścianie nie wystarcza. Lampa może być zgaszona, a przewód nadal pozostaje pod napięciem.
Stan przewodów i osprzętu ma znaczenie równie duże jak sam schemat. Pęknięta izolacja, nadpalone zaciski, luźne złączki albo wykruszone tworzywo starej puszki to sygnał, że samo przełożenie żył nie rozwiąże problemu. Takie elementy trzeba wymienić, inaczej usterka wróci.
W obwodach oświetleniowych stosuje się przewody o przekroju dobranym do instalacji i zabezpieczenia. Muszą też pasować złączki oraz zaciski oprawy. Nie warto wciskać na siłę kilku żył w punkt, który jest przewidziany dla jednej. To często kończy się słabym stykiem i nagrzewaniem połączenia.
Starsze instalacje bywają niejednoznaczne. Spotyka się przewody aluminiowe, brak żyły ochronnej przy oprawie, łączenia wykonane dawno temu w nietypowy sposób albo kolory niezgodne z funkcją. W takiej sytuacji samodzielna praca bez pomiarów staje się ryzykowna.
Elektryk z uprawnieniami jest potrzebny wtedy, gdy układ nie daje się jednoznacznie rozpoznać, gdy trzeba przerabiać obwód, prowadzić nowe przewody, podłączyć metalową oprawę bez pewności co do ochrony albo usunąć skutki przegrzanych połączeń. Tu nie chodzi o formalność. Chodzi o bezpieczeństwo i trwałość instalacji.
Najczęstsze problemy i błędy przy podłączaniu lampy z wyłącznikiem
Najczęstszy błąd to podłączenie wyłącznika do niewłaściwego przewodu. Gdy łącznik przerywa neutralny zamiast fazowego, lampa gaśnie, ale oprawa nadal może mieć napięcie na zacisku roboczym. Na co dzień tego nie widać. Przy wymianie żarówki już tak.
Drugim problemem jest mylenie przewodu neutralnego z ochronnym albo fazowym. W nowych instalacjach kolory pomagają, lecz w starszych domach zdarzają się odstępstwa, dołożone odcinki przewodów i połączenia po poprzednich remontach. Po zdjęciu osprzętu wszystko wygląda podobnie. To bywa zdradliwe.
W wyłącznikach świecznikowych często dochodzi do błędnego rozdzielenia obwodów. Jedna sekcja żyrandola nie świeci, obie włączają się razem albo działa tylko jeden klawisz. Przyczyną jest niewłaściwe przypisanie żył do wyjść albo podanie fazy na zacisk, który powinien być wyjściem sterowanym.
Układy schodowe i krzyżowe sprawiają najwięcej kłopotów przy zamianie starego osprzętu na nowy. Jeśli przewody korespondencyjne trafią na niewłaściwe zaciski, światło działa tylko w jednej pozycji albo jeden wyłącznik przestaje mieć sens. Taki objaw niemal zawsze wskazuje na błąd w połączeniu wspólnego zacisku albo torów korespondencyjnych.
Osobna sprawa to przewód ochronny przy metalowych oprawach. Jego brak albo przerwanie nie musi wpływać na świecenie lampy, ale wpływa na bezpieczeństwo. Oprawa działa, a instalacja pozostaje niepełna. To nie jest drobiazg.
Objawy błędnego podłączenia są dość charakterystyczne:
- lampa nie reaguje mimo obecności napięcia w obwodzie,
- świeci tylko część źródeł światła,
- oba klawisze uruchamiają ten sam obwód,
- wyłączniki schodowe działają tylko przy określonym ustawieniu,
- połączenia nagrzewają się lub pojawia się migotanie.
W domowej praktyce migotanie po montażu lampy bardzo często nie wynika z samego źródła światła, tylko z luźnego zacisku albo źle osadzonej żyły. Podobnie bywa z oprawą, która świeci raz pełną mocą, a raz tylko częścią sekcji. Problem siedzi w połączeniu, nie w żarówkach.
Poprawne podłączenie lampy z wyłącznikiem wymaga zgodności trzech rzeczy: rodzaju łącznika, liczby żył w instalacji i rzeczywistego układu zasilania. Jeśli te elementy do siebie pasują, obwód działa przewidywalnie i bez niespodzianek. Gdy nie pasują, nawet prosty montaż szybko zamienia się w szukanie błędu po omacku.
